W głowicy bez napędu postanowiłem zainstalować dekoder "hand-made" by martinezo, przystosowany do sterowania tylko oświetleniem przód/tył (tzw. dekoder akcesoriów). Instalacja dekodera w Dummy, także wymaga wyłamania istniejącego fragmentu płytki drukowanej i na przylutowaniu przewodów dekodera.


Krok 1

  • Pierwszym krokiem jest przygotowanie dekodera do zamontowania w lokomotywie. W celu uniknięcia zwarcia do metalowych części lokomotywy, wkładamy dekoder do koszulki termokurczliwej i podgrzewamy by się na nim obkurczyła. Tak przygotowany dekoder możemy już zamontować w lokomotywie.
 Fot. 1.
Krok 2

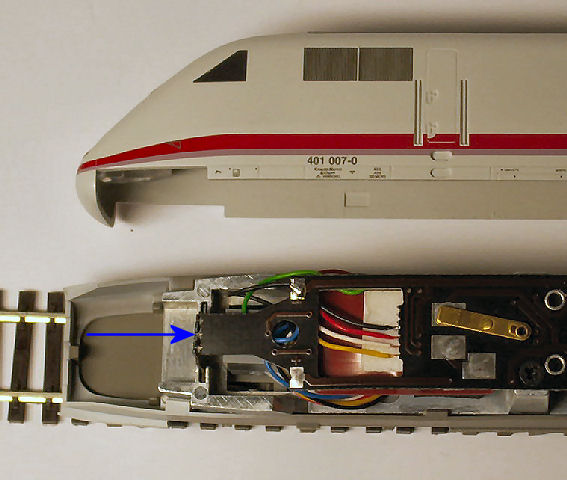

  • Patrz fot. 2 i fot. 3. Po zdjęciu obudowy możemy zlokalizować miejsce przeznaczone przez producenta na instalację dekodera. Delikatnie wyłamujemy fragment płytki (analogicznie jak w głowicy z napędem) po czym lutujemy przewody dekodera do styków NEM 651:
    Pin 3 -> CZARNY, 4 -> CZERWONY, 5 -> BIAŁY, 6 -> ŻÓŁTY.
    Pozostaje nam jeszcze przylutowanie przewodu NIEBIESKI do środkowego wspólnego pinu płytki z LED-ami. Należy przeciąć ścieżkę w dalszej części płytki drukowanej tak by odizolować przewód niebieski od reszty układu (oczywiście od strony lokomotywy a nie LED-ów. :-)
 Fot. 2.
Krok 3

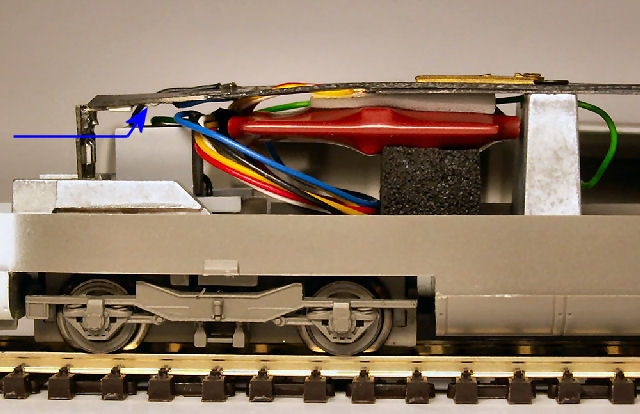

  • Teraz przychodzi czas na sprawdzenie czy prawidłowo połączyliśmy przewody (ZIELONY pozostaje niepołączony). Możemy zestaw ustawić na torze - wystarczą same połączone głowice i sprawdzamy czy przy zmianie kierunku jazdy prawidłowo zmieniają się światła. Jeśli próby potwierdzają prawidłowe działanie, możemy przystąpić do zamocowania dekodera w Dummy. Proponuję kawałek taśmy dwustronnie klejącej by dekoder podwiesić do płytki drukowanej i podparcie od dołu kawałkiem twardej gąbki.
 Fot. 3.
