DCC - MOROP normy NEM |
 |
Na początek proponuję zajrzeć do norm MOROP, które opisują między innymi i DCC.
Zacznijmy od opisu najczęściej używanych interfejsów dekoderów:
|
MOROP NEM 650 „Interfejsy elektryczne dla pojazdów modelowych”
| Norma NEM 650 opisuje wspólne dla pojazdów i dekoderów, zasady oznaczania i nazewnictwa interfejsów elektrycznych.
Dla nas najważniejsza jest tabelka kolorów oraz przeznaczenia przewodów łączących pojazdy i ich pozdespoły, z dekoderami: |
| |
Red |
Odbiór energii elektrycznej z prawej strony (i/lub do przewodu środkowego, odbioru energii napowietrznej) |
| |
Orange |
Od interfejsu do przyłącza silnika "1" |
| |
Black |
Odbiór prądu lewy do interfejsu (lub do połączenia silnika 2) |
| |
Gray |
Od interfejsu do przyłącza silnika "2" |
| |
White |
Światło przednie (do kierunku jazdy), polaryzacja (-) |
| |
Yellow |
Światło tylne (do kierunku jazdy), polaryzacja (-) |
| |
Blue |
Wspólny przewód dla sygnałów i funkcji, polaryzacja (+) |
| |
Green |
AUX 1, wyjście funkcji dowolnie przypisywalnej (do Fn w manipulatorze) |
| |
Violet |
AUX 2, wyjście funkcji dowolnie przypisywalnej (do Fn w manipulatorze) |
| |
Brown |
Podłączenia głośników |
|
| Więcej na temat tej normy: TU |
Powrót na górę strony.
|
|

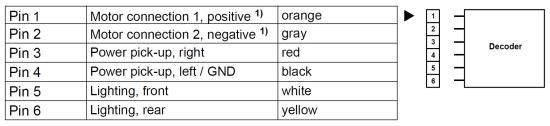

MOROP NEM 651 „6-pinowy interfejs elektryczny”
| Norma NEM 651 opisuje, na podstawie zasad określonych w normie NEM 650, następujący interfejs 6-stykowy: |
| Pin 1 |
Podłączenie silnika 1, dodatnie |
|
| Pin 2 |
Podłączenie silnika 2, ujemne |
|
| Pin 3 |
Odbiornik mocy, prawy |
|
| Pin 4 |
Odbiornik mocy, lewy / GND |
|
| Pin 5 |
Światła, przód |
|
| Pin 6 |
Światła, tył |
|
|
 |
Więcej na temat tej normy: TU
Gdzie jest niebieski przewód...? |
Powrót na górę strony.
|
|

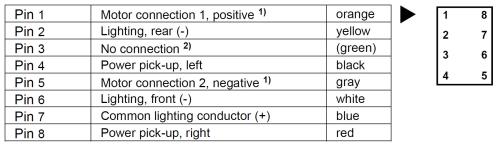

MOROP NEM 652 „8-pinowy interfejs elektryczny”
| Norma NEM 652 opisuje, na podstawie zasad określonych w normie NEM 650, następujący interfejs 8-stykowy: |
| Pin 1 |
Podłączenie silnika 1, dodatnie |
|
| Pin 2 |
Światła, tył |
|
| Pin 3 |
Brak połączenia (lub AUX 1) |
|
| Pin 4 |
Odbiornik mocy, lewy / GND |
|
| Pin 5 |
Podłączenie silnika 2, ujemne |
|
| Pin 6 |
Światła, przód |
|
| Pin 7 |
Przewód wspólny (+) |
|
| Pin 8 |
Odbiornik mocy, prawy |
|
|
 |
| Więcej na temat tej normy: TU |
