Wymiana silnika i instalacja DCC w T435 (HEKTOR)
        Modele BTTB - BR107/T435/YM32 można unowocześnić poprzez wymianę silnika BTTB
        na przygotowany przez Tilliga zestaw silnikowy oraz instalując dekoder DCC.


            |

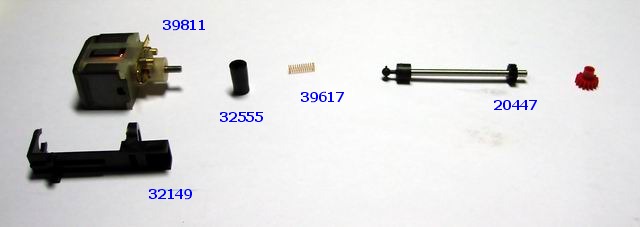

          | Fot. 1. Zestaw wymienny silnika firmy Tilig. |


        Po zdemontowaniu starego BTTB silnika z elementami przeciwzakłóceniowymi
        (2 dławiki i kondensator) w miejsce silnika instalujemy łoże (32149) wraz ze silnikiem i elementami
        przeniesienia napędu. Okazuje się, że należy dopasować oś (20447) zaopatrując ją także w starą
        zębatkę (czerwony detal na Fot. 1.). Należy pamiętać o przeczyszczeniu starego układu
        przeniesienia napędu oraz o nałożeniu nowego smaru.


            |


          | Fot. 2. Lokomotywa po przeróbce napędu. |


        Po zamontowaniu nowego napędu możemy przylutować dekoder. Na zdjęciu mamy
        pokazany dekoder LE0521A (66010) Lenz'a,
        możemy zainstalować dekoder Gold mini (10410).
        Należy go podłączyć w następujący sposób:

		 - czerwony przewód łączymy do odbieraka prądu z prawej szyny, patrząc w kierunku jazdy,

		 - czarny przewód łączymy do odbieraka prądu z lewej szyny, patrząc w kierunku jazdy,

		 - pomarańczowy przewód łączymy do silnika w miejscu, gdzie wcześniej dołączony był
		     odbierak z prawej szyny,

		 - szary przewód łączymy do silnika w miejscu, gdzie wcześniej dołączony był odbierak
		     z lewej szyny,

		 - biały przewód do żarówki/diody na przedzie lokomotywy,

		 - żółty przewód do żarówki/diody z tyłu lokomotywy,

         - niebieski zamyka obwód dla oświetlenia.

		 Jeśli nie instalujemy oświetlenia (jak to ma
		miejsce w tym przypadku), to przewody należy koniecznie zaizolować. Zamiana przewodów w ramach punktów 1) i 2), 3) i 4) nie uszkodzi dekodera
		ani silnika, ale może spowodować, że trzeba będzie odwrotnie przylutować przewody od oświetlenia.


            |

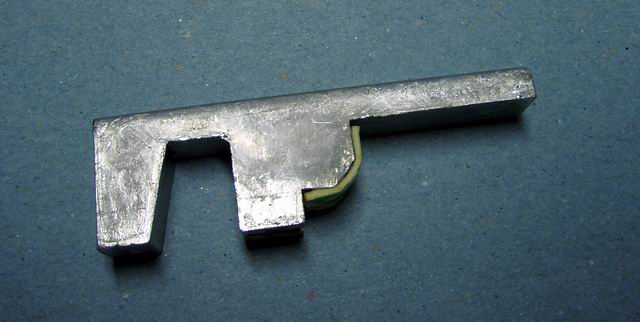

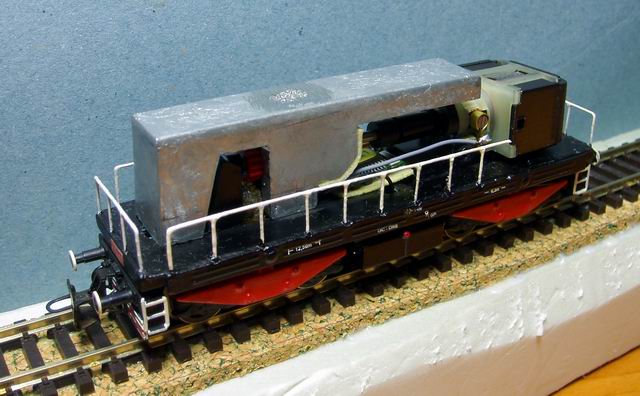

          | Fot. 3. Modyfikacja ciężarka balastu. |


        Pamiętamy o odizolowaniu dekodera od metalowych części lokomotywy, można to zrobić
        używając taśmy dwustronnie klejącej lub izolacyjnej.


            |

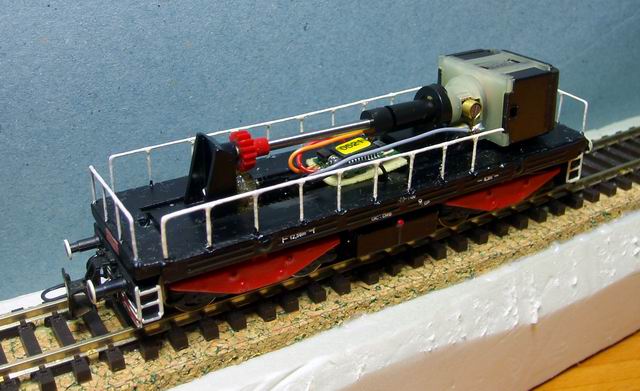

          | Fot. 4. Lokomotywa po modernizacji przed założeniem obudowy. |


        Możemy teraz sprawdzić poprawność działania napędu oraz zainstalowanego dekodera.
        Na koniec zakładamy obudowę, docieramy nowy mechanizm: 15 minut do przodu, 15 minut do tyłu, podczepiamy
        obciążenie (wagony) i ponownie 2 x po 15 minut. Dotartą lokomotywę przekazujemy do
		eksploatacji.


            |

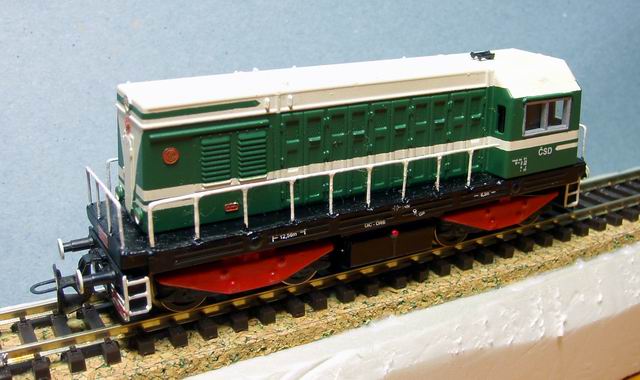

          | Fot. 5. Gotowy model po przeróbce. |



         |
