REWELACYJNY PAROWÓZ Pm 36 |
|
|
|
Młody
Technik 6/1984 (str. 62-63).
Przedstawiając konstrukcję parowozu Pm 36 warto chyba wspomnieć jaka była geneza skonstruowania
tej lokomotywy. Państwo polskie w chwili odzyskania niepodległości w 1918 r. znalazło się w warunkach zupełnie
wyjątkowych. Złożone z dzielnic należących do trzech różnych organizmów gospodarczych, otrzymało sieć kolejową
o gęstości bardzo rozmaitej, rozłożoną nierównomiernie, w sposób nie mający często nic wspólnego z potrzebami
gospodarczymi danej dzielnicy, a tym bardziej w stosunku do potrzeb państwa polskiego jako całości. Tabor kolejowy
otrzymany od państw zaborczych na podstawie traktatów nie był pierwszorzędnej jakości.  Gdy policzono wszystkie parowozy na początku
1926 r. okazało się, że w Polsce eksploatowano 5120 lokomotyw aż 115 typów, w tym 1117 parowozów mających ponad 25 lat.
Tak wielka rozmaitość typów nie ułatwiała obsługi i napraw koniecznych przecież podczas eksploatacji. Wskutek bardzo
złego stanu taboru, przystąpiono do zakupu parowozów za granicą, ale równocześnie umożliwiono powstanie przemysłu
krajowego. Powstały trzy fabryki lokomotyw, o zdolności produkcyjnej około 100 parowozów
rocznie, które otrzymały długoterminowe zlecenie od Polskich Kolei Państwowych. Były to: powstała w 1920 r. Fabryka
Lokomotyw Sp. Akc. "Fablok" w Chorzowie, z
tradycjami od 1846 r. budujące parowozy od 1923 r. Towarzystwo Akcyjne H. Cegielski w Poznaniu i powstała w 1920 r.
Warszawska Spółka Akcyjna Budowy Parowozów w Warszawie.
Przy opisie lokomotywy Pm 36
z Fabloku wkradł się błąd (przedruk artykułu T. J. Lizisa z Młodego Technika). Pm 36 nie była produkowana
we Fabloku w CHORZOWIE, bo
taki nigdy nie istniał, ale w Fabloku w CHRZANOWIE !!
Chrzanów jest miastem powiatowym 35 km na zachód od Krakowa, woj, małopolskie i tam powstała
fabryka lokomotyw FABLOK. Proszę zajrzeć na jej stronę internetową, tam jest cała historia. A więc CHRZANÓW !!!!!!!! Dziękuję Mariuszowi za zwrócenie mi uwagi
:-) |
|
|
Zdjęcia pochodzą ze strony FABLOK-Chrzanów. |
|
Wymienione fabryki do roku 1933, a więc w okresie około 10 lat od chwili podjęcia
w nich produkcji, dostarczyły dla PKP około 1000 sztuk parowozów ogółem, 8 serii parowozów normalnotorowych.
Były to: towarowe - Tr12. Tr21, Ty23, osobowe - 0s24, 0k22, 0kl27 i pospieszne - Pu29 i Pt31. Co się tyczy "Fabloku", w którym powstał i został zrealizowany projekt
lokomotyw z serii Pm, pracował tam zespół zdolnych, pełnych sił twórczych konstruktorów. Jednym z nich był
inż. Kazimierz Zembrzuski - późniejszy profesor Politechniki Warszawskiej. Pracując w ciągu 1934 roku nad
projektem lokomotywy dla Egiptu, której projektowanie jego zdaniem nosiło cechy pracy rzemieślniczej, nie
wymagającej rozwiązywania nowych problemów, rozmyślał o stworzeniu parowozu pozbawionego wad rozwiązań
klasycznych, o większej sprawności cieplnej układu napędowego i lepszych właściwościach dynamicznych.
Profesor Zembrzuski zachęcił do współdziałania pracującego również w biurze konstrukcyjnym "Fabloku"
inż. Zdzisława Rytla, który był związany pracami również z Instytutem Aerodynamiki Politechniki Warszawskiej.
 Dzięki współpracy tych
konstruktorów powstały projekty wysokosprawnego parowozu o podwoziu wózkowym i nowatorskiej konstrukcji kotła
oraz napędu, a także lekkiego pociągu pośpiesznego z lokomotywą parową o kształtach opływowych. Pociąg
miał zapewnić szybkie połączenie kolejowe między ważniejszymi miastami w Polsce. Na początku 1935 roku na
skutek intensywnych poszukiwań i studiów źródeł zagranicznych, prof. Zembrzuski ustalił wytyczne dla konstrukcji
nowego parowozu. Założył największą prędkość parowozu 140 km/h, znacznie odbiegającą od prędkości innych polskich
parowozów, co zmuszało do wprowadzenia różnych innowacji konstrukcyjnych w celu uzyskania dobrej spokojności
jazdy, umiarkowanego oddziaływania parowozu na tor, obniżenia oporów ruchu przez nadanie kształtów opływowych
lokomotywie, zapewnienia odpowiednio dużej intensywności hamowania przez zastosowanie dwustopniowego hamulca i
stworzenia korzystnych warunków pracy maszynisty i pomocnika przez wyposażenie parowozu m.in. w zamkniętą
kabinę maszynisty. Ze względu na przyjęty przez niego układ podwozia (2-3-1), lokomotywa otrzymała oznaczenie
Pm z dodatkiem dwucyfrowej liczby roku, w którym rozpocznie się jej szczegółowe projektowanie po otrzymaniu
zamówienia.
 Wyjazd na wystawę lokomotyw do Norymbergii w sierpniu 1935r., nie
przyniósł profesorowi istotnych uzupełnień wiadomości pobudzających do wprowadzenia zmian w zamierzonej konstrukcji
parowozu Pm. Zauważył błędy konstrukcji niemieckich, nie stwierdził na wystawie rewelacyjnych nowości. Po powrocie
do kraju przygotował główne tezy projektu lokomotywy Pm dla profesora Księżopolskiego, który miał przedstawić
projekt w ówczesnym Ministerstwie Komunikacji w celu uzyskania pozwolenia na przygotowanie w "Fabloku"

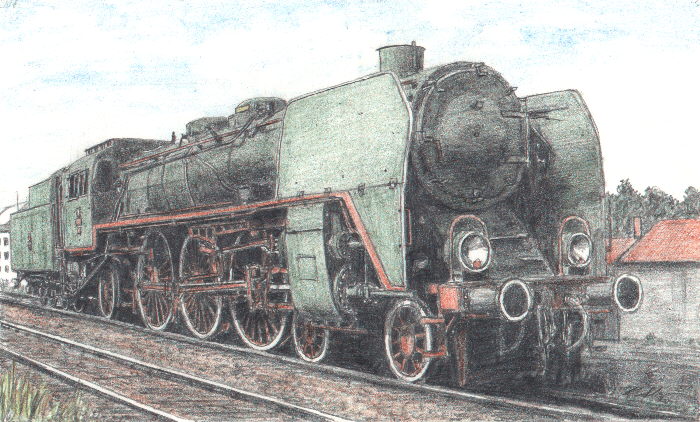

projektu i budowy prototypu nowej lokomotywy. Profesor Księżopolski, znany wówczas autorytet, zdecydował, że
przedstawi propozycje budowy dwóch prototypów: jednego w wersji aerodynamicznej, a drugiego w klasycznej, aby
ułatwić ocenę celowości stosowania otuliny o kształtach opływowych. Badania, w których
ustalono ostateczne kształty parowozu, przeprowadzono w Instytucie Aerodynamiki Politechniki Warszawskiej. W wyniku
tych badań uzyskano zmniejszenie oporu powietrza o 48% w odniesieniu do wersji lokomotywy klasycznej. W celu
zapewnienia dostępu do poszczególnych zespołów lokomotywy, zastosowano w otulinie aerodynamicznej szereg klap
oraz drzwi otwierane na boki w części przedniej, umożliwiające dostęp do dymnicy. Również tender został ukształtowany
tak, aby nie powodował nadmiernych oporów powietrza. Napełnianie wodą zbiorników tendra możliwe było po odchyleniu
klap umieszczonych w górnych częściach bocznych ścian tendra, a ładowanie węgla po odsunięciu pokrywy na rolkach
umieszczonej na dachu. Zastosowana została przesuwnica węgla - nowość w owym czasie na PKP. Za tendrem zastosowano
harmonię łączącą go z pierwszym wagonem, w celu uniknięcia zawirowań powietrza powstających w konstrukcjach klasycznych.
Dobrze przemyślana konstrukcja parowozu Pm36, może być uważana za szczytowe osiągnięcie polskiej myśli konstrukcyjnej
z lat międzywojennych w dziedzinie kolejnictwa. Parowóz został wystawiony na Międzynarodowej Wystawie Sztuki i Techniki
w Paryżu w 1937 r. i tam nagrodzony złotym medalem. T.J.
Lizis (Młody Technik 6/1984 str. 62-63).
|
|
|
Pociąg do nowoczesności

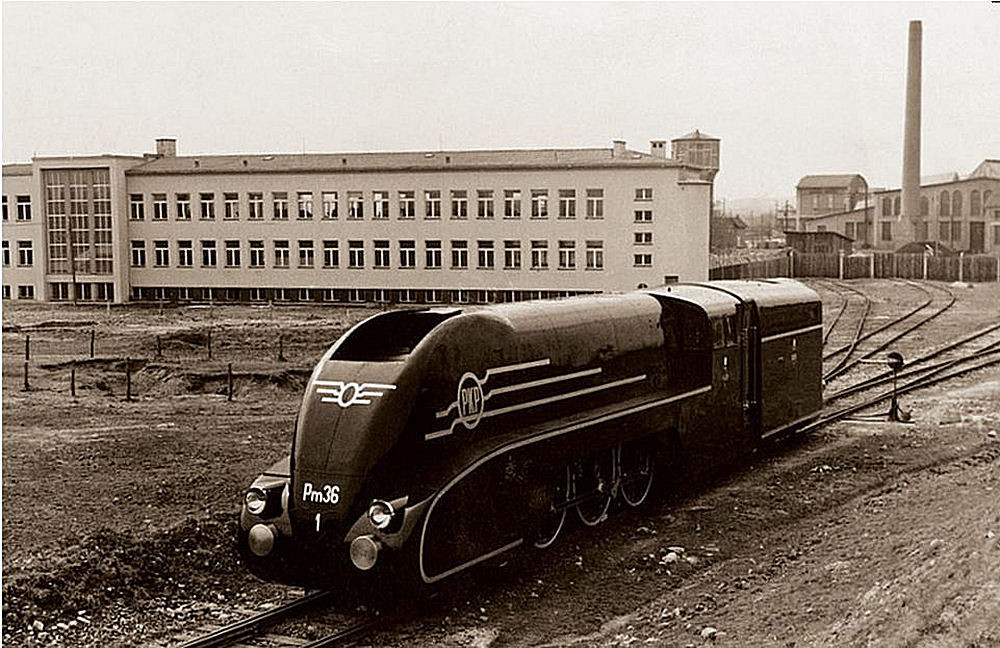

Parowóz Pm36-1 Design by Kazimierz Zembrzuski 1936-37, Fablok w Chrzanowie

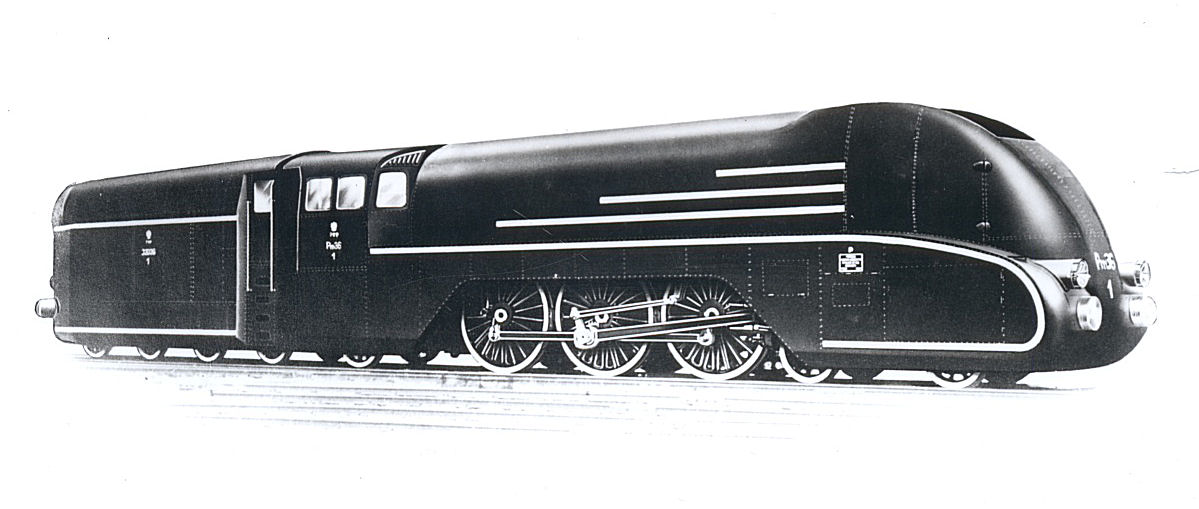

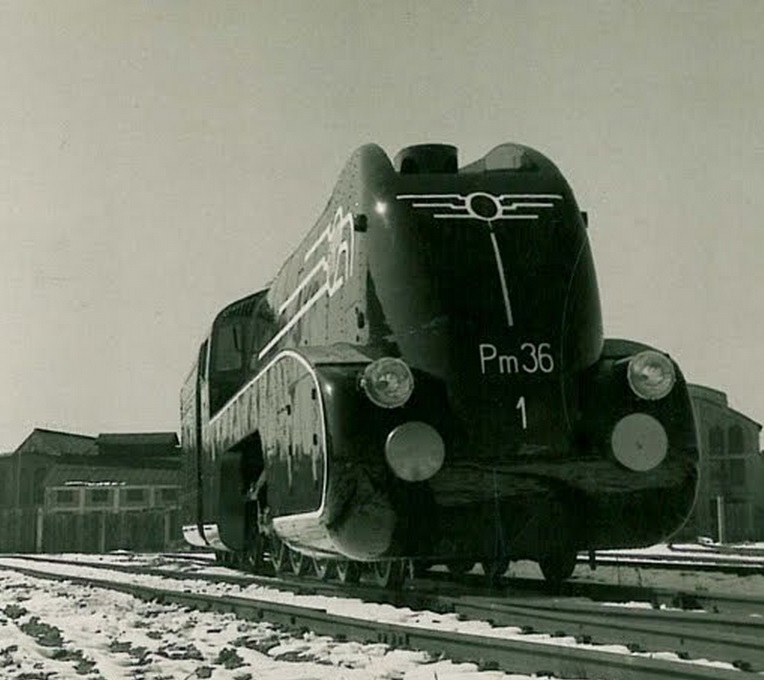

"Aerodynamiczna sylwetka parowozu oznaczonego jako Pm36-1 wzbudziła zachwyt na paryskiej wystawie światowej
roku 1937. Zajmował on czołowe miejsce w ekspozycji taboru naszego Ministerstwa Komunikacji. Była to pierwsza polska konstrukcja typu
„Pacific” (układ osi 2-3-1) i zarazem pierwszy przykład zastosowania kształtów aerodynamicznych w historii polskiego
kolejnictwa. Początki tej koncepcji projektowej sięgają roku 1934, kiedy inż. Kazimierz Zembrzuski
rozpoczął w Pierwszej Fabryce Lokomotyw w Polsce w Chrzanowie prace nad lekkim pociągiem pospiesznym. Projekt OLp 118 nie spotkał
się z zainteresowaniem, jednak rok później Ministerstwo Komunikacji rozważało taką realizację i zadanie to powierzono właśnie

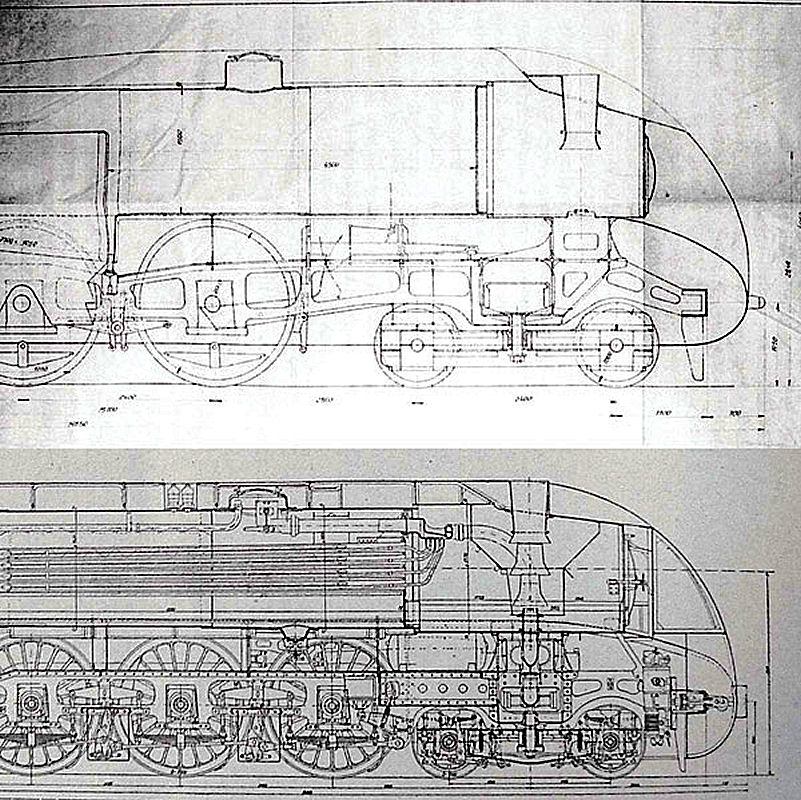

Zembrzuskiemu. Porównując rysunki projektowe obu parowozów widać pomiędzy nimi wyraźne podobieństwo. Formalne zamówienie na 2 parowozy,
w tym jeden z otuliną aerodynamiczną z założoną prędkością 140 km/godz. wpłynęło do chrzanowskiego Fabloku w roku 1936. Wtedy
też przystąpiono do realizacji. Badania oporu powietrza różnych form otuliny, częściowo lub całkowicie
okrywającej lokomotywę, na drewnianym modelu w skali 1:20 (długości 1,17m i wysokości 0,21m) zlecono Instytutowi Aerodynamicznemu
Politechniki Warszawskiej. Uzyskany wynik wskazywał na zmniejszenie oporu powietrza o 48% przy wietrze czołowym przeciwnym. Ten
niezwykle satysfakcjonujący rezultat był wynikiem nowatorskiego całkowitego pokrycia lokomotywy wraz tendrem otuliną, znanym już

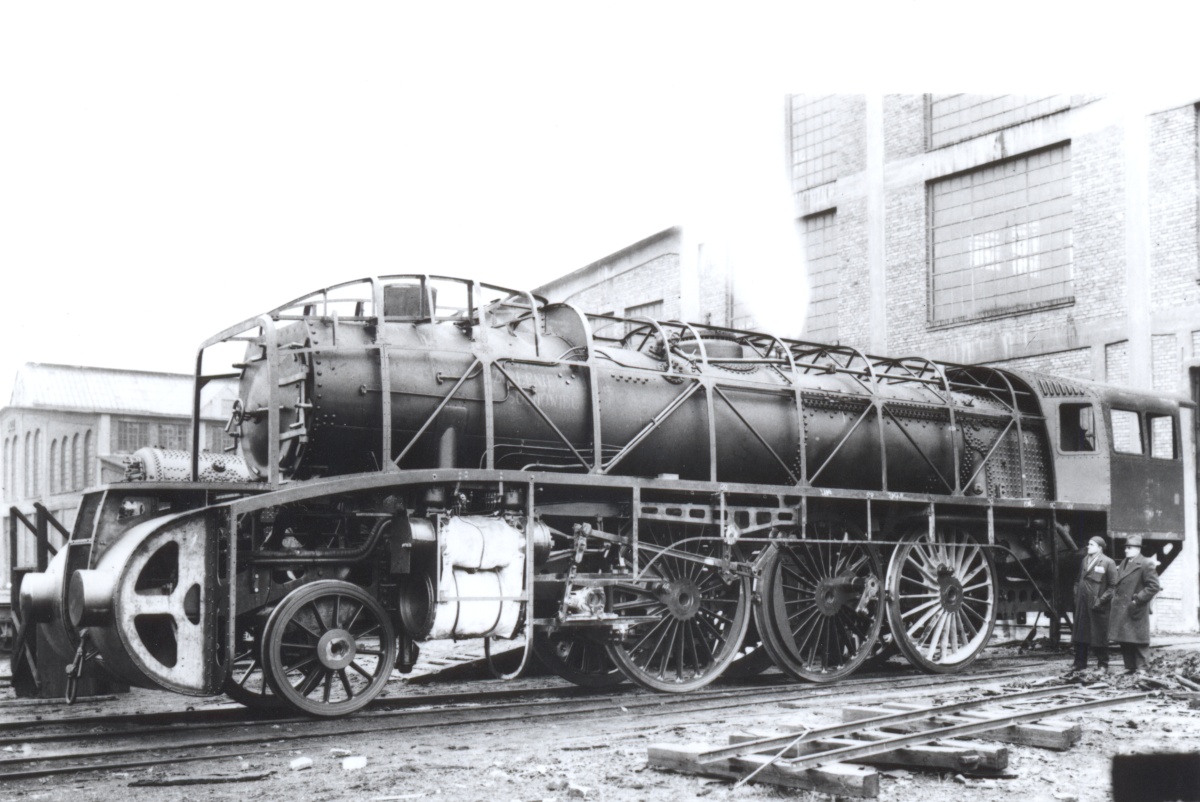

z projektu OLp 118, jednak zastosowanym po raz pierwszy w Pm36-1. Pod otuliną – wykonaną z blach

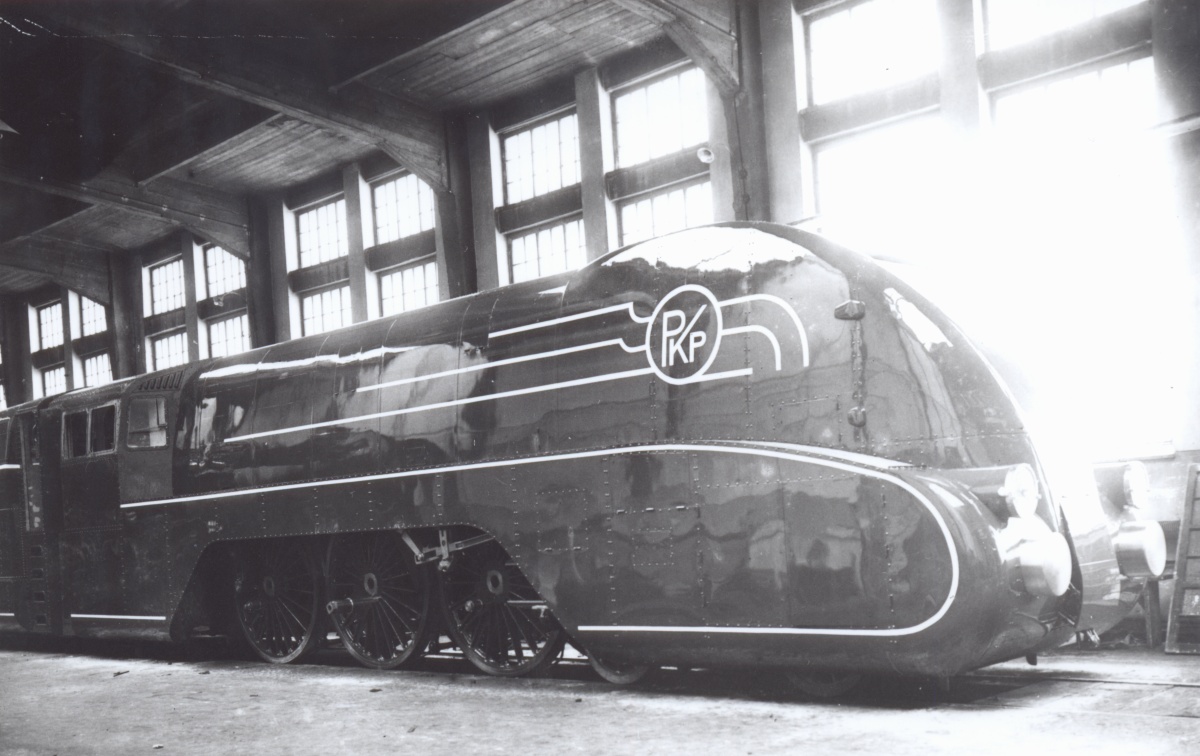

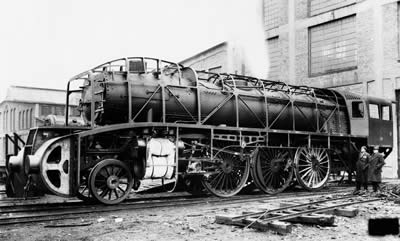

przyspawanych do szkieletu z kątowników – ukryto urządzenia tradycyjnie znajdujące się na pomostach, do których dostęp
zapewniono wprowadzając szereg otworów inspekcyjnych zamykanych klapami. W górnej części czoła lokomotywy, przy kominie, wykonano
wgłębienie, zastępujące wiatrownice. Obudowy reflektorów otrzymały charakterystyczne, cylindryczne opracowanie. Opływowe kształty
nadano również osłonom zderzaków parowozu i tendra. W konsekwencji spod niemal jednolitej formy otuliny wystawały tylko koła napędne.
Całość dopełniała harmonia, zastosowana z tyłu w celu złączenia pierwszego wagonu, mająca zapobiec powstającym za tendrem wirom

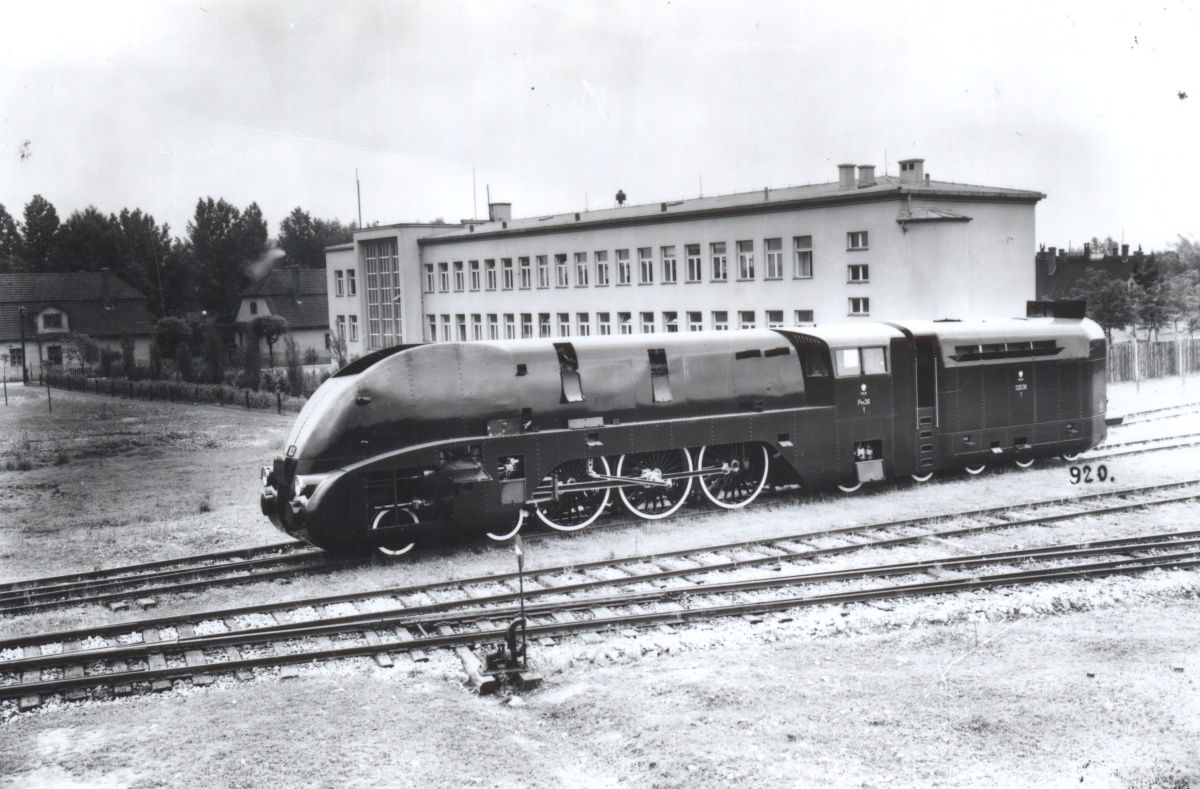

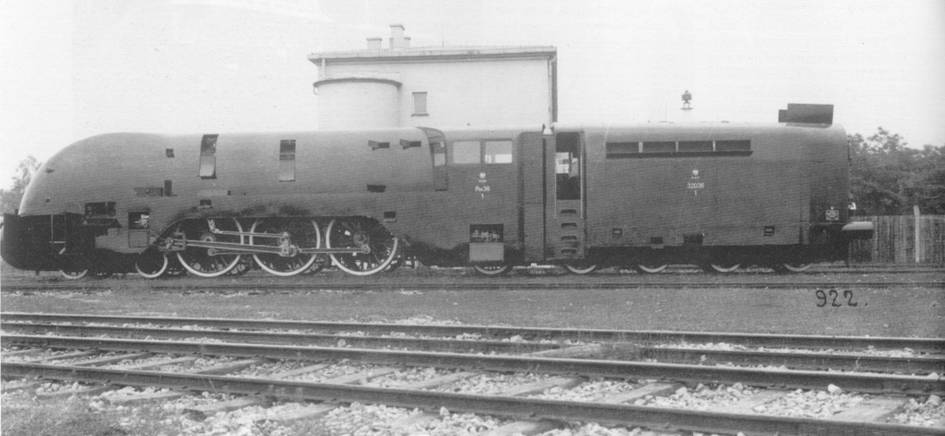

powietrza. Pierwsze jazdy próbne odbyły się 16 i 17 marca 1937 roku. Niepolakierowany pojazd, bez tabliczek
z oznaczeniami, wzbudzał zainteresowanie do tego stopnia, że „zafascynowani ludzie zapytywali, czy jest to parowóz

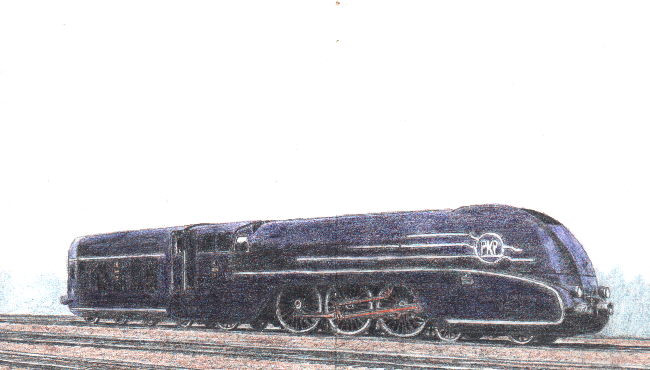

pancerny”. Pod koniec marca przystąpiono do prac wykończeniowych i wtedy lokomotywa zyskała obowiązującą wówczas w polskich

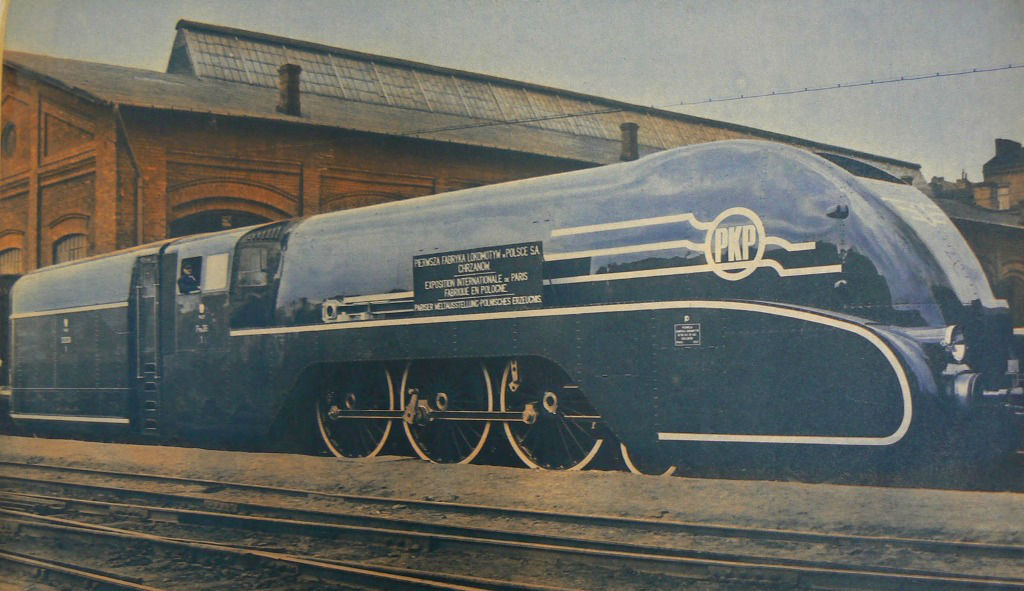

kolejach kolorystykę. Na ciemnogranatowym tle pojawiły się srebrne linie wraz z logo PKP i stylizowanym skrzydełkiem znaku kolejarzy,
zaprojektowanym przez grafika Jana Słomczyńskiego. Dekoracja ta oraz seria, numer, jak i tabliczka fabryczna, oznajmiająca po polsku,
francusku i niemiecku, że jest to produkt Fabloku były namalowane. Linearny charakter ornamentu, połączonego z liternictwem, nie tylko
dekorował, lecz przede wszystkim wpisywał się w obłą bryłę parowozu. Niestety pomimo, że dekoracja przeszła trzykrotne zmiany stylistyczne,

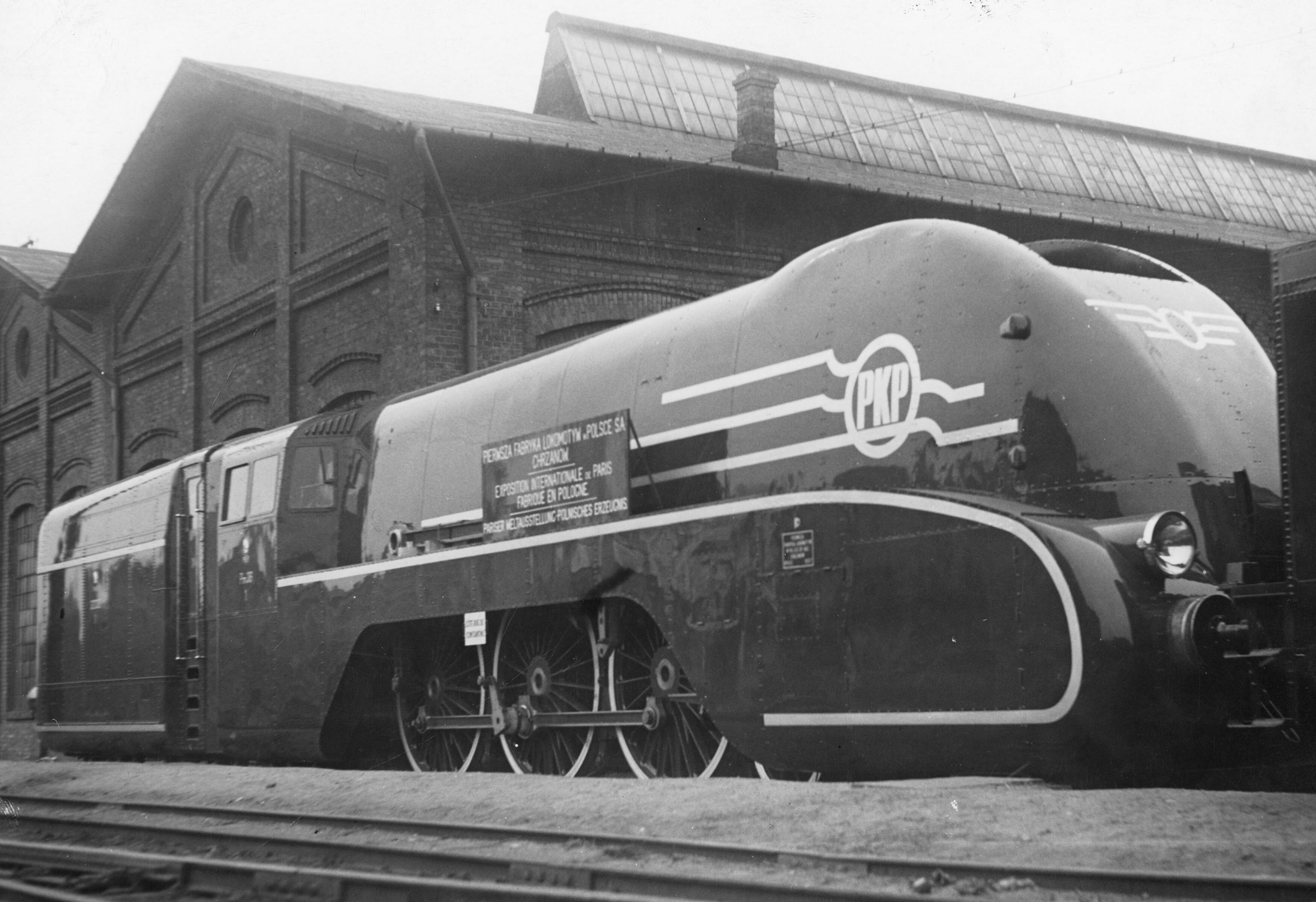

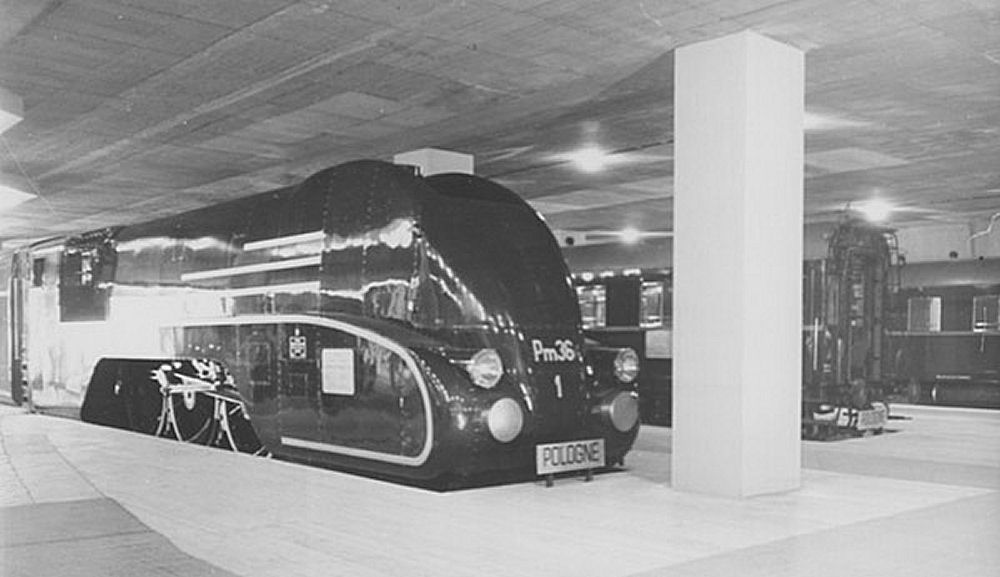

nie było jej dane zaistnieć na paryskiej wystawie. Na torach Pałacu Kolei w Paryżu obok Pm36-1 stały trzy
wagony nowocześnie urządzonego pociągu turystycznego: sypialny II/III klasy, barowy z salą dancingową i kąpielowy. Dzisiaj szczególnie
ten ostatni wagon – z pomieszczeniem dla fryzjera, 2 wannami i 4 natryskami (każdy z szatnią) oraz zbiornikami na wodę –
może wzbudzać nasze zaciekawienie. Pamiętajmy jednak, że 42 pasażerów mogących podróżować tym składem miało do dyspozycji bar, gdzie
wieczorową porą mogło udać się na dancing, a to wymagało zarówno od pań jak i panów odpowiedniej toalety. Pm36-1 z chrzanowskiego
Fabloku wraz z trzema wagonami wyprodukowanymi w warszawskiej Fabryce Lilpop, Rau i Loewenstein był nowoczesnym pociągiem turystycznym,
jedną z gwiazd polskiej ekspozycji w Paryżu. Parowóz nazwany żartobliwie „la belle polonaise”

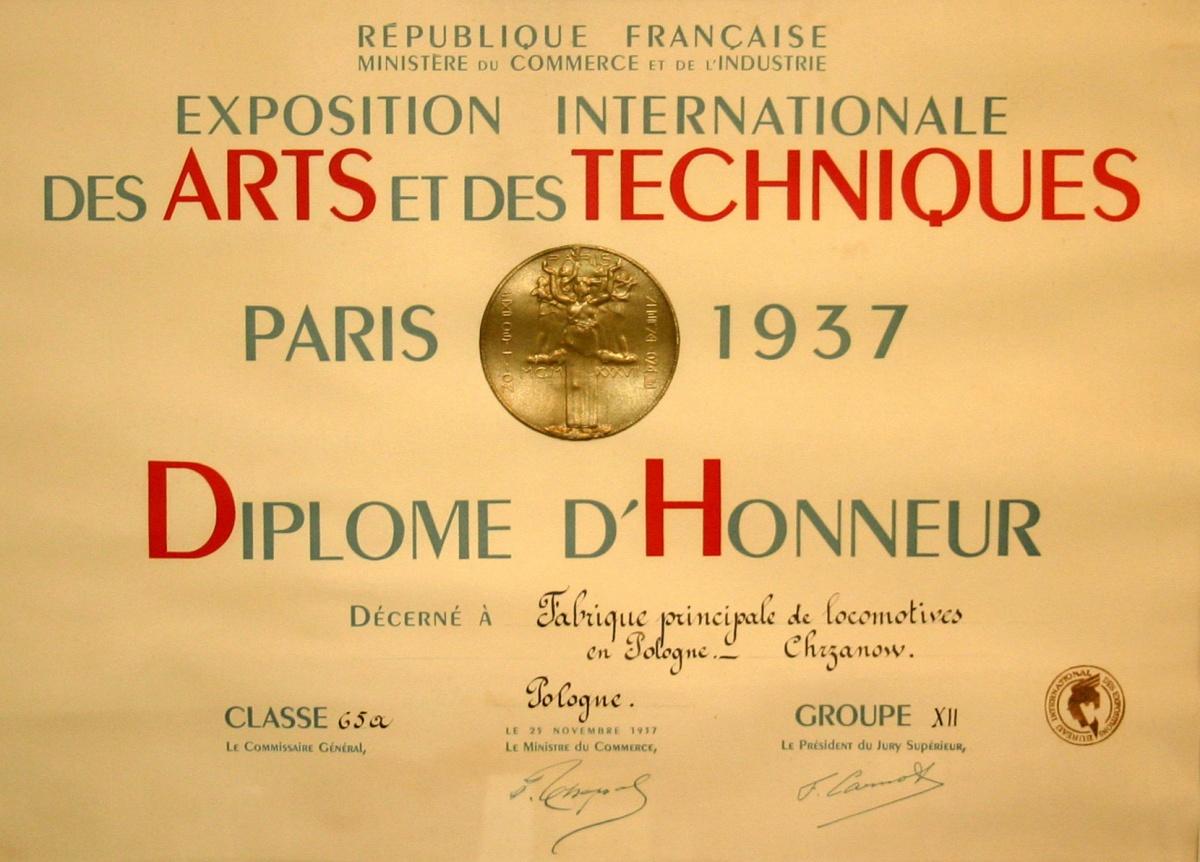

wrócił do kraju ze złotym medalem. Fablok otrzymał wyróżnienie (Diplôme d’Honneur), a MK nagrodzono Grand Prix za całokształt
ekspozycji wpisującej się w hasło paryskiej wystawy „Sztuka i Technika w Życiu Współczesnym“. Ekspozycja naszego Ministerstwa
Komunikacji spełniła zakładaną funkcję reprezentacyjna i propagandową. Po powrocie do Polski przez kilka miesięcy słychać było echa
paryskiego sukcesu, szczególnie medalu dla Pm36-1, a potem w mediach zapadła cisza. Cezurą w losach parowozu, podobnie jak i wielu innych,
stała się II wojna światowa. Dziś pozostała nam jedynie legenda i świadectwo obecności w polskim społeczeństwie lat 30 „pociągu
do nowoczesności”." |
|
Krystyna Łuczak-Surówka [za DESIGN BY PL: Pociąg do nowoczesności] |
|
|
Epizod wojenny
"Cezurą w losach parowozu, podobnie jak i wielu innych, stała się II wojna światowa."
Może nie do końca "cezurą" bo losy Pm36-1 po 1939 nie są do końca tajemnicą. W 1939 parowóz przejęli Niemcy.

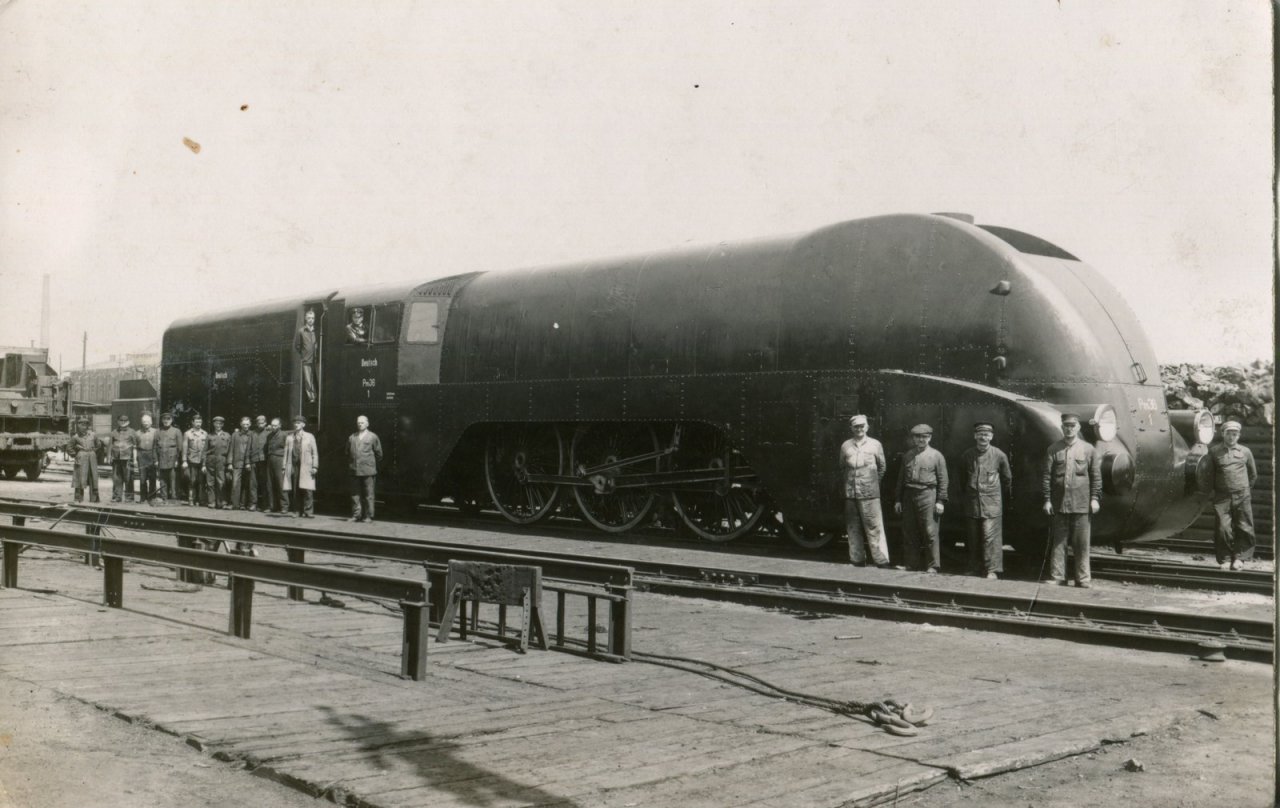

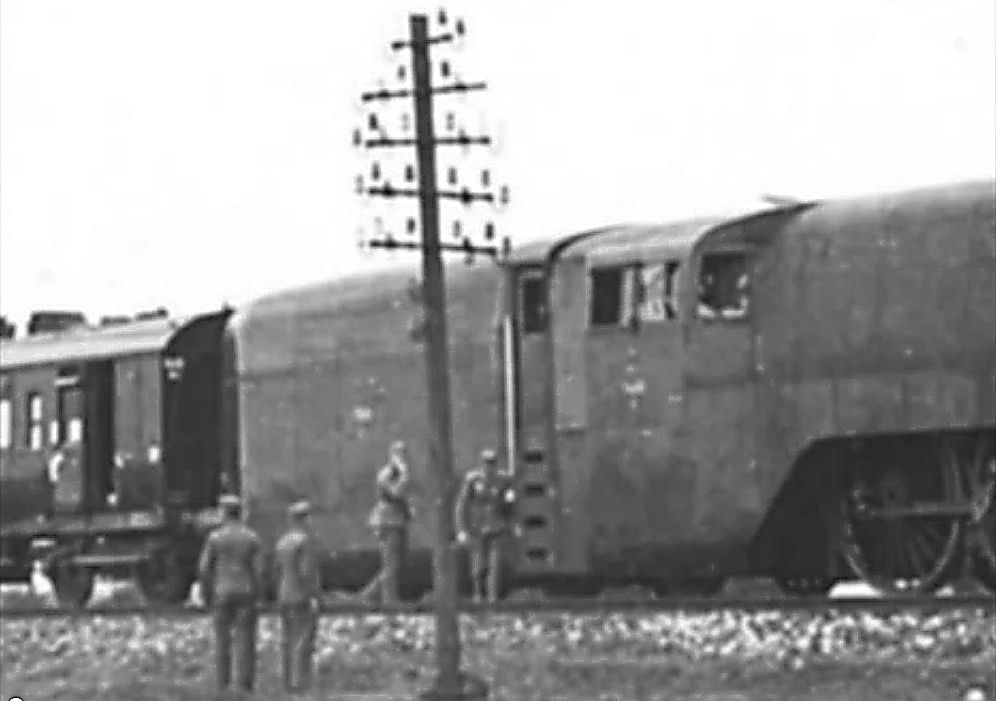

W 1940 pracował w Dyr. Poznań, 1941 zmieniono oznaczenie na 18 601. Mniej więcej w tym samym czasie parowóz przebudowano na parowóz hamulcowy
i bez otuliny (Niemcy w tym czasie by sobie nie pozwolili na jazdę tak ładnego parowozu nie ich konstrukcji) pracował przy testowaniu niemieckich
parowozów. Jeszcze 09.1945 Dyr. Berlin, później prawdopodobnie zarekwirowany przez Sowietów i odbudowany w Niemczech. Po 1945 obsługiwał pociągi
w rejonie Królewca (również Sowieci by nie pozwolili, by parowóz z takim sukcesem wrócił do naszego kraju, a większość maszyn wracała). 11.1952
złomowany na terenie Białorusi. Kamil Marszałek ASP Łódź [za DESIGN
BY PL: Pociąg do nowoczesności] |
[ Za de.wikipedia ]
Parowóz Pm36-1 osiagnął prędkość 150 km/h podczas przejazdu
w Niemczech (w 1937 ?). Z powodu wybuchu wojny konstrukcja nie trafiła do seryjnej produkcji. Pierwsza (Pm36-1) pod oznaczeniem BR 186,

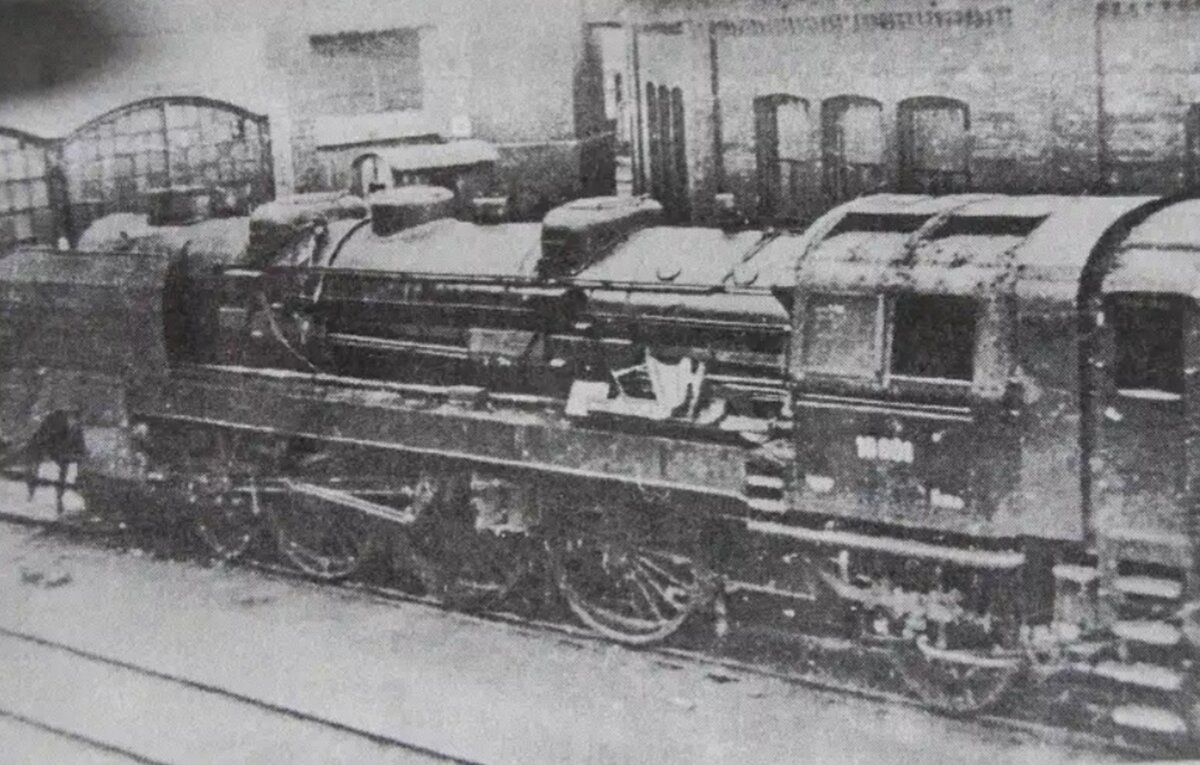

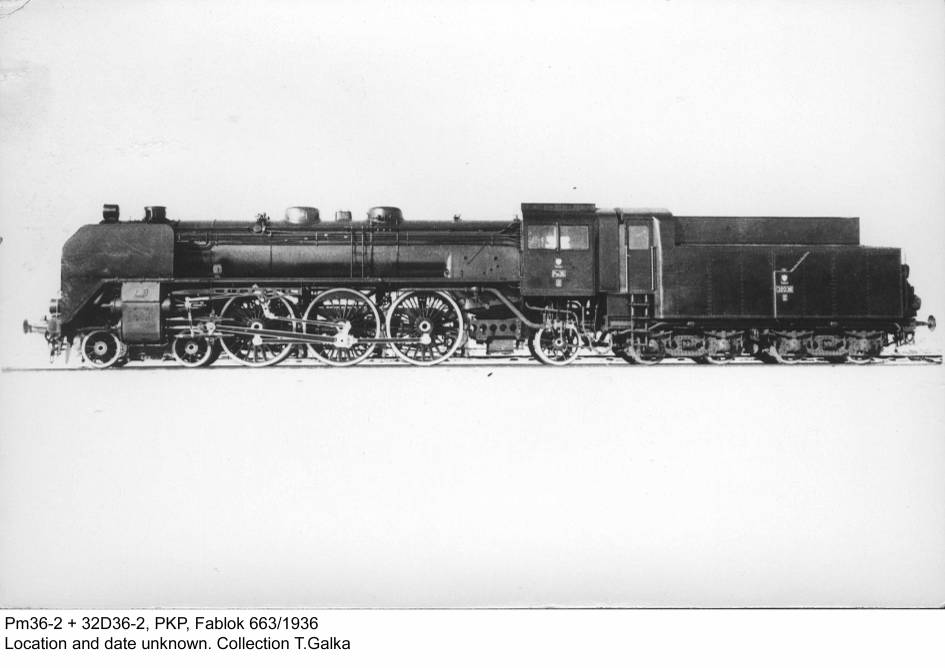

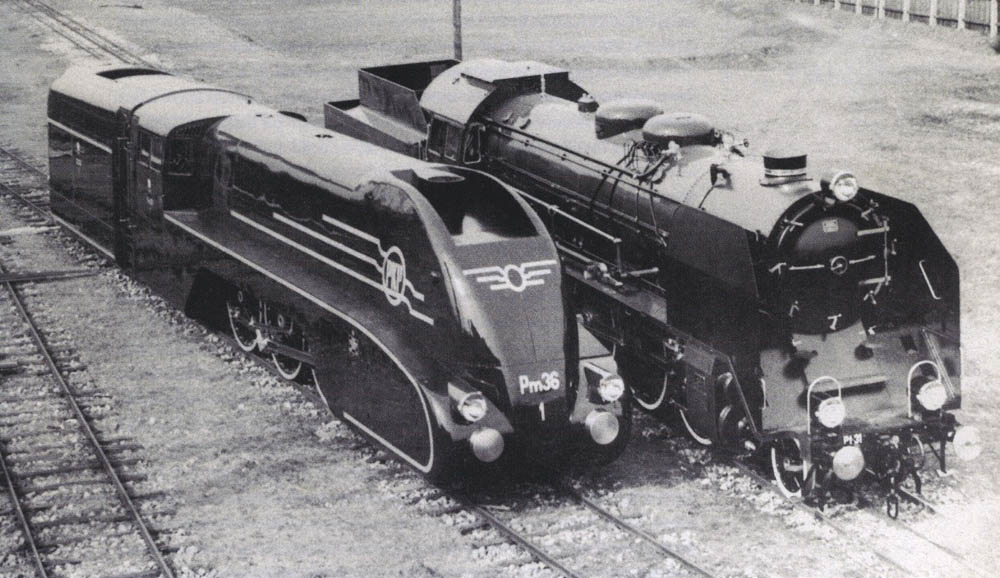

18 601 stacjonowała w Bw Berlin-Grunewald. Druga (Pm36-2) została przejęta przez Sowietów, jednak po rozpoczęciu kampanii rosyjskiej
i ta została przejęta przez Niemców, oznaczona jako 18 602. 18 601 dotrwała do końca wojny w Berlinie, ale nie była już używana i ostatecznie
została zezłomowana w październiku 1952. [Źródło: Baureihe 18.6: PKP-Baureihe Pm36] |
|
[ Za Дзен.ру ] Самый загадочный
паровоз Польши

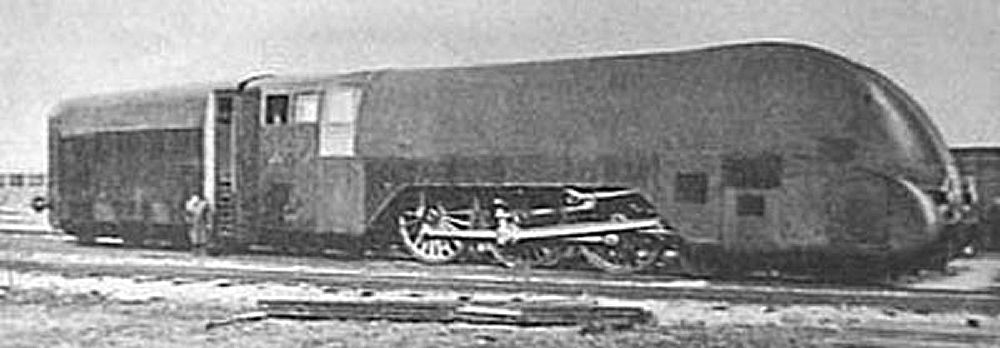

Na samym początku II wojny światowej, po zajęciu Polski, Pm36-1 została przetransportowana do Niemiec. Opływowy kształt kadłuba
lokomotywy i jej nietypowy wygląd przyciągnęły niemieckich inżynierów. W latach 1939–1944 nie zachowały się żadne informacje historyczne na temat tej lokomotywy.
Dopiero na początku lat 90. w prasie pojawiły się zdjęcia z czasów wojny. Lokomotywa nabrała charakterystycznych cech maszyn niemieckich. W 1944 roku stacjonowała
w berlińskiej lokomotywowni Grunewald z nowym oznaczeniem 18 601. W 1945 roku Pm36-1 znajdował się już w Kolumnie Parowozów Rezerwy
Specjalnej (Паровозной Колонне
Особого Резерва [ОРКП]) w Berlinie, ale ze sowieckim

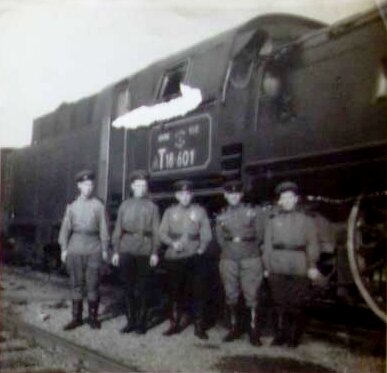

oznaczeniem Т18-601 („T – трофейный”). Lokomotywa wyglądała na „zadbaną”, lśniąc świeżą farbą.
Maszyna została odrestaurowana przez naszych (tzn. sowieckich) maszynistów i pracowała na głównych liniach kolejowych Niemiec Wschodnich. [Źródło: Дзен, 13-11-2020 r.] |
|
|
