Dworzec "Stara Rumia"

   Tydzień temu, podczas małego spotkania, dyskutowaliśmy o możliwych układach dworca. Wygrała koncepcja dworca wyspowego (z budynkiem pomiędzy peronami) oraz z mniejszym budynkiem poczty na przedłużeniu linii dworca. Oprócz dwóch grup po 4 tory (pod halami) zaplanowano 4 żeberka do obsługi ruchu lokalnego, w tym jedno dla poczty.

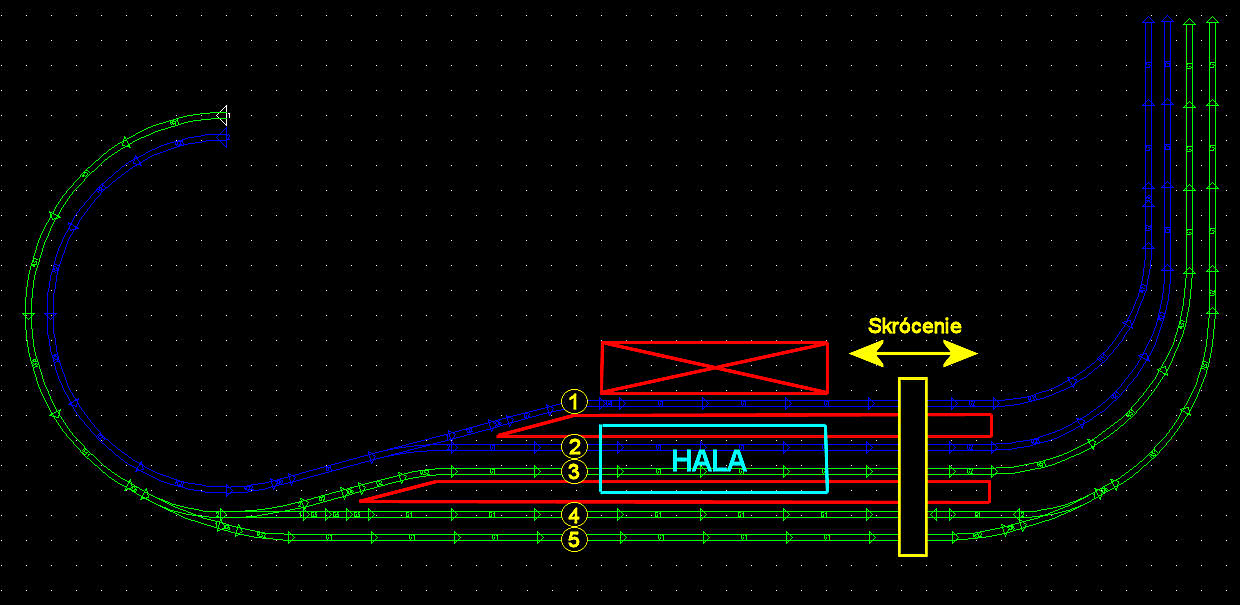

   Jednak w związku ze zbliżającym się terminem targów, zapadła decyzja o uproszczeniu dworca celem zaoszczędzenia czasu. Uproszczony układ stacji przedstawiam na planie obok.
   Układ dworca, w wersji oszczędnościowej składa się z 3-ech torów w jedną stronę (tory 3, 4 i 5) i 2-óch w drugą (1 i 2). Tylko tory 1-4 posiadają perony, tor 5-ty jest torem przejazdowym dla składów towarowych. Na planie nie zaznaczono, ale z toru 1-go będzie jedno żeberko do obsługi poczty, która stanie na przedłużeniu budynku dworca (na planie po prawej jego stronie).
   Magistrala 4-ro torowa (po prawej u góry) zakończona będzie pętlą w ten sposób, że tory zielone wrócą niebieskimi: 4,5 wrócą na tor 1-szy, a 3-ci na 2-gi. Taki układ wynika z uproszczenia, gdyż całość makiety ma stanowić jedną wielką pętlę dla dwutorowych modułów sTTandardowych.
   Podwójna hala Fallera (2 x 120180, ustawione szeregowo) przykryje perony tylko w obrębie dworca (110113), reszta peronów będzie w całości (lub w części) niezadaszona.

   W chwili obecnej prace trwają nad zbudowaniem konstrukcji równi stacyjnej oraz wyjazdem ze stacji na prawo (na planie) na magistralę 4-ro torową.
   Obserwujemy pewne opóźnienie prac, gdyż planowano zakończenie prac konstrukcyjnych do końca czerwca, a jeszcze oczekuje na budowę konstrukcja zjazdu na prawo i wspomniana magistrala 4-ro torowa.


 Fot. 1

 Fot. 2

 Fot. 3

 Fot. 4

 Fot. 5

 Fot. 6

 Fot. 7

 Fot. 8
