DCC - NEM 658 HOME !

Norma NEM 658 opisuje rodzinę interfejsów PluX12, PluX16, PluX16-S oraz PluX22.

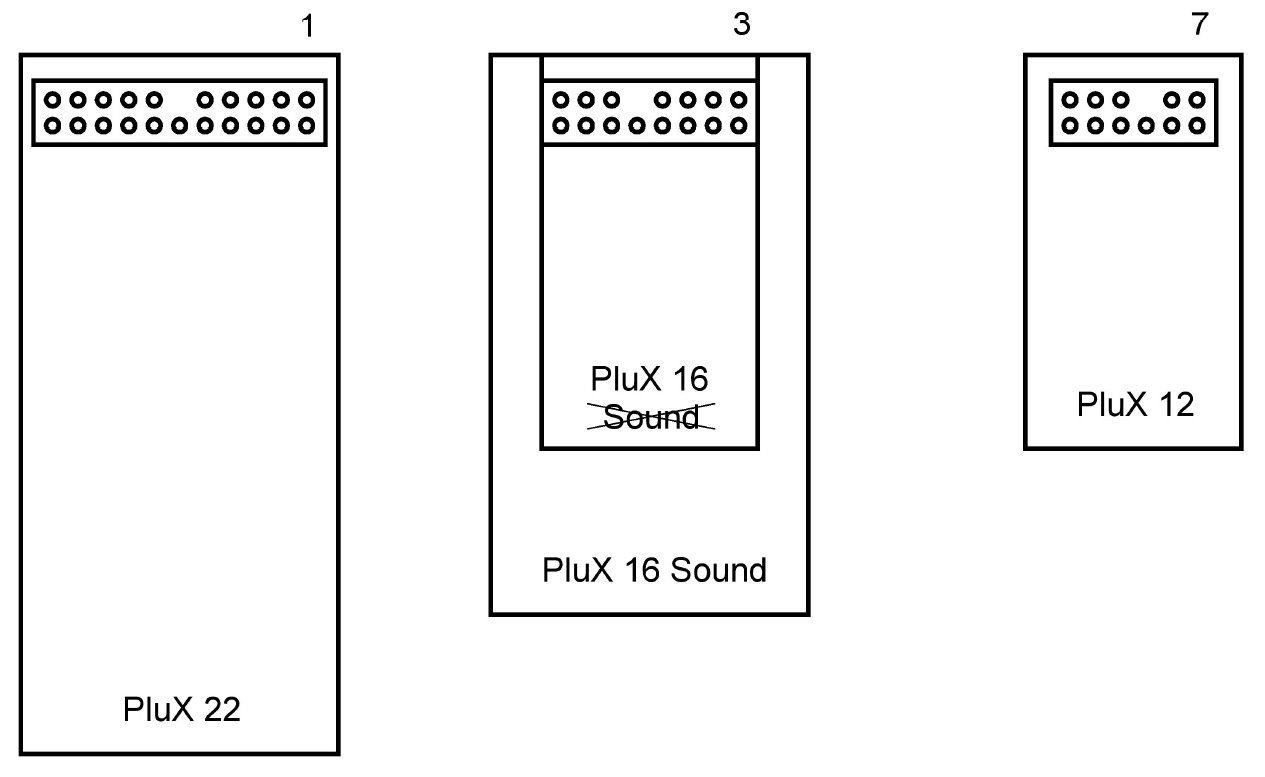

Rodzina interfejsów 12-sto, 16-sto oraz 22-u pinowych.

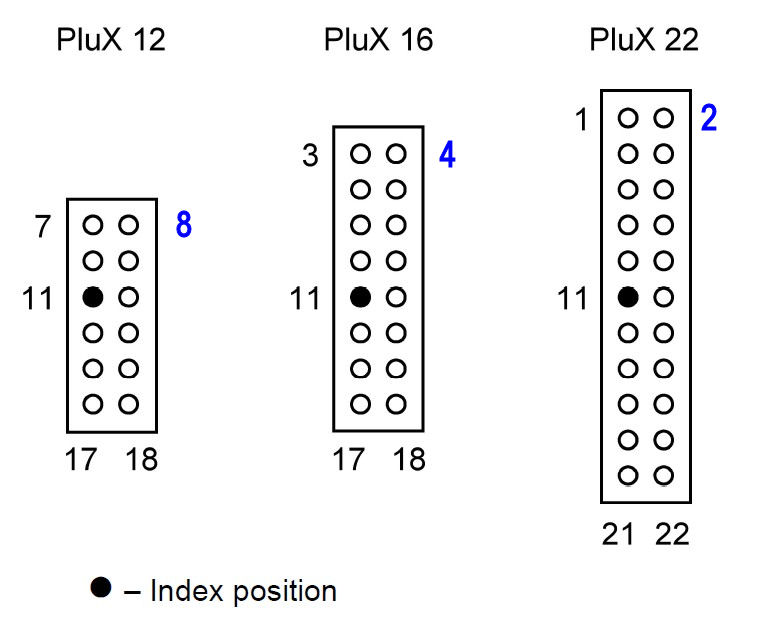

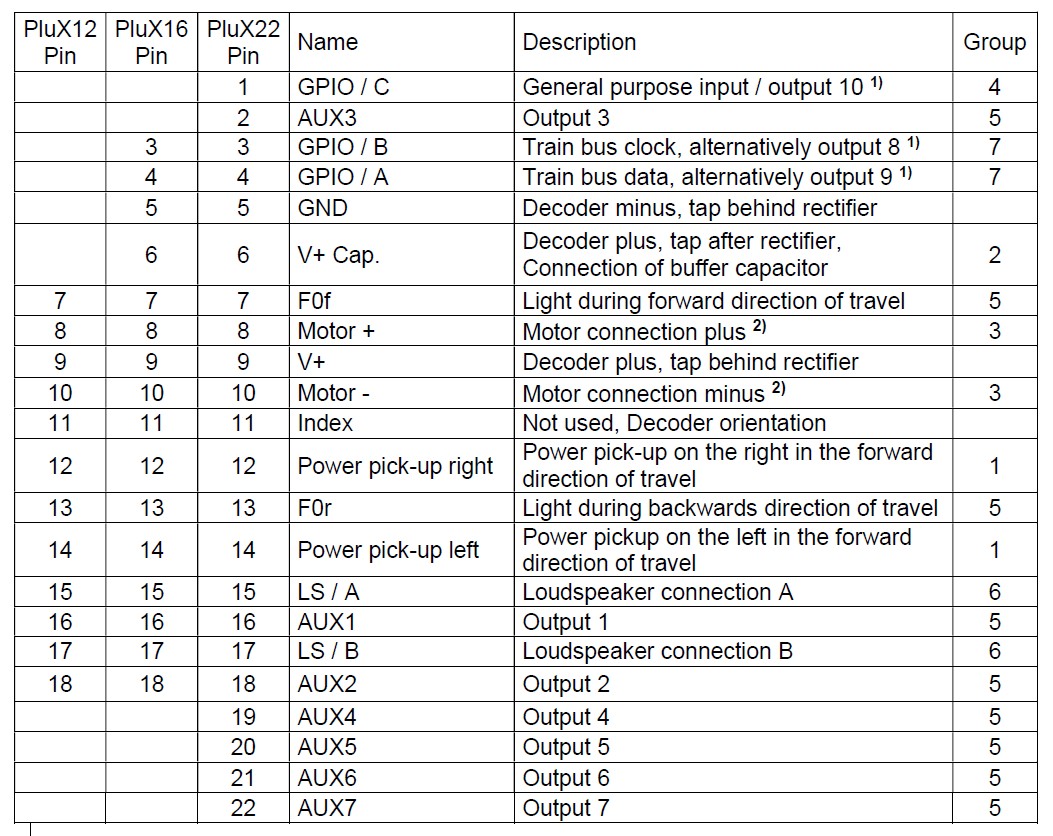

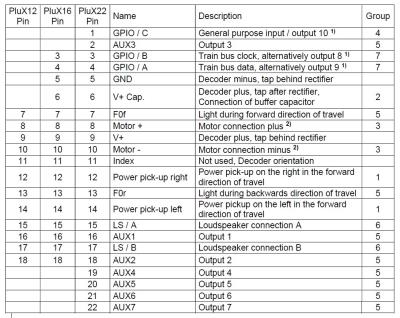

Przypisanie pinów, funkcji i kolorów przewodów
piny   piny
piny


Po szczegóły wymiarów, napięć i sygnałów, odsyłam do oryginalnych materiałów MOROP.

Źródło:
  dot   Lokalna kopia:  ->  NEM 658 (EN)
  dot   MOROP:  ->  NEM 658 (EN)
