Tłumaczenie treści normy NEM 651.

Na podstawie zasad zawartych w NEM 650 zdefiniowano następujący interfejs 6-pinowy.
Przypisanie pinów, funkcji i kolorów przewodów

piny
Wymiary mechaniczne i elektryczne
Gniazdo jest zamontowane w pojeździe. Rozstaw pinów wynosi 1,27 mm.
Piny są okrągłe 2) o średnicy 0,43 mm i długości 5 mm.
Normalny prąd obciążenia 3) wynosi 0,5 A, a krótkotrwały szczytowy prąd obciążenia 0,75 A jest akceptowalny.
Niewielkie wymiary tych dekoderów zazwyczaj wymagają fabrycznie zainstalowanego interfejsu i bezpośrednio podłączanej wersji dekoderów.
Miejsce zarezerwowane na instalację dekodera powinno mieć następujące minimalne wymiary:
Standardowy dekoder:   20 x 10 x 4 mm
Dekoder dźwięku:   29 x 11 x 6 mm
Jeśli przestrzeń instalacyjna nie jest umieszczona na interfejsie, należy przeznaczyć wystarczająco dużo miejsca na wtyczkę na interfejsie i przewody do dekodera.
Piktogram
Opakowanie pojazdów z fabrycznie zainstalowanymi interfejsami powinno być wyraźnie oznaczone za pomocą następującego piktogramu.		   piktogram
Uwagi
  1. Interfejsy zgodne z tą normą odpowiadają małemu rozmiarowi projektowemu (S) zgodnie z NMRA RP 9.1.1 (wersja: maj 2015)

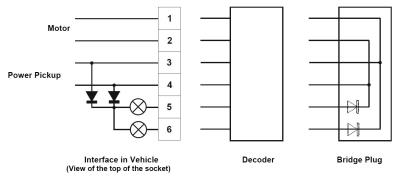

  2. Aby ułatwić konwencjonalną pracę DC z pełnym oświetleniem, gdy dekodery są zainstalowane na tym interfejsie, wspólny przewód oświetleniowy powinien być podłączony zgodnie z następującą metodą. Połączenie powrotne świateł nie może być bezpośrednio podłączone do żadnej szyny.
piktogram
Adnotacja:
W celu uzyskania podobnej funkcji diody można umieścić w innym miejscu, na przykład we wtyczce mostkowej.
1) Podana biegunowość jest oparta na podłączeniach silnika dla kierunku jazdy 1 (do przodu) zgodnie z normą NEM 631.
2) Alternatywą są kołki o przekroju prostokątnym, o ile oferują taką samą nośność i jakość kontaktu fizycznego jak wersje okrągłe.
3) Podane obciążenie dotyczy każdego pojedynczego pinu; nie jest ono powiązane z dekoderem, silnikiem, oświetleniem ani dodatkowym obciążeniem komponentu. Ponieważ wielu producentów dekoderów zapewnia połączenia świetlne i funkcyjne o niższej pojemności, zaleca się, aby producenci pojazdów dokumentowali, ile prądu pobierają reflektory i dodatkowe funkcje.

Źródło:
  dot   Lokalna kopia:  ->  NEM 651 (EN)
  dot   MOROP:  ->  NEM 651 (EN)
