Tłumaczenie treści normy NEM 652.

Na podstawie zasad zawartych w NEM 650 zdefiniowano następujący interfejs 8-pinowy.

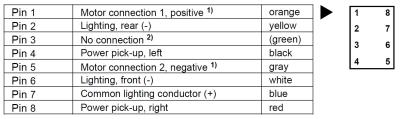

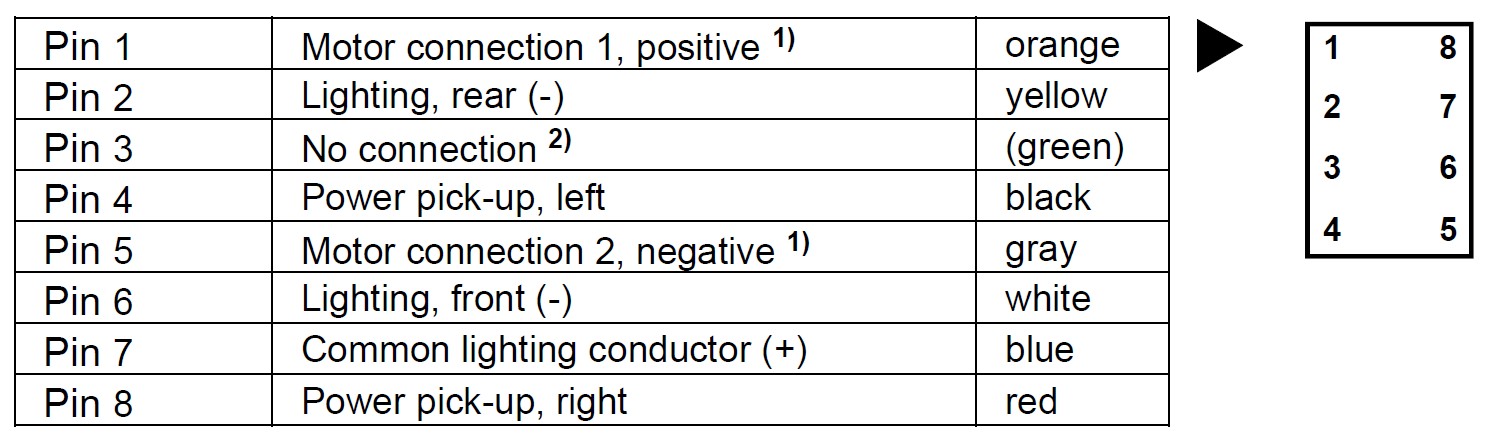

Przypisanie pinów, funkcji i kolorów przewodów
piny

Wymiary mechaniczne i elektryczne
Gniazdo jest zamontowane w pojeździe. Rozstaw pinów wynosi 2,54 mm.
Piny są okrągłe 3) o średnicy 0,5 mm i długości 5 mm.
Normalny prąd obciążenia 4) wynosi 1,5 A, a krótkotrwały szczytowy prąd obciążenia 3,0 A jest akceptowalny.
Miejsce zarezerwowane na instalację dekodera powinno mieć następujące minimalne wymiary:

Standardowy dekoder:   31 x 18 x 7 mm
Dekoder dźwięku:   38 x 18 x 7 mm
Poza tym należy przeznaczyć wystarczającą ilość miejsca na wtyczkę interfejsu i przewody do dekodera.

Piktogram
Opakowanie pojazdów z fabrycznie zainstalowanymi interfejsami powinno być wyraźnie oznaczone za pomocą następującego piktogramu.   plug
Uwagi
  1. Interfejsy zgodne z tą normą odpowiadają rozmiarowi projektowemu Średniemu (M) zgodnie z NMRA RP 9.1.1 (wersja: maj 2015).

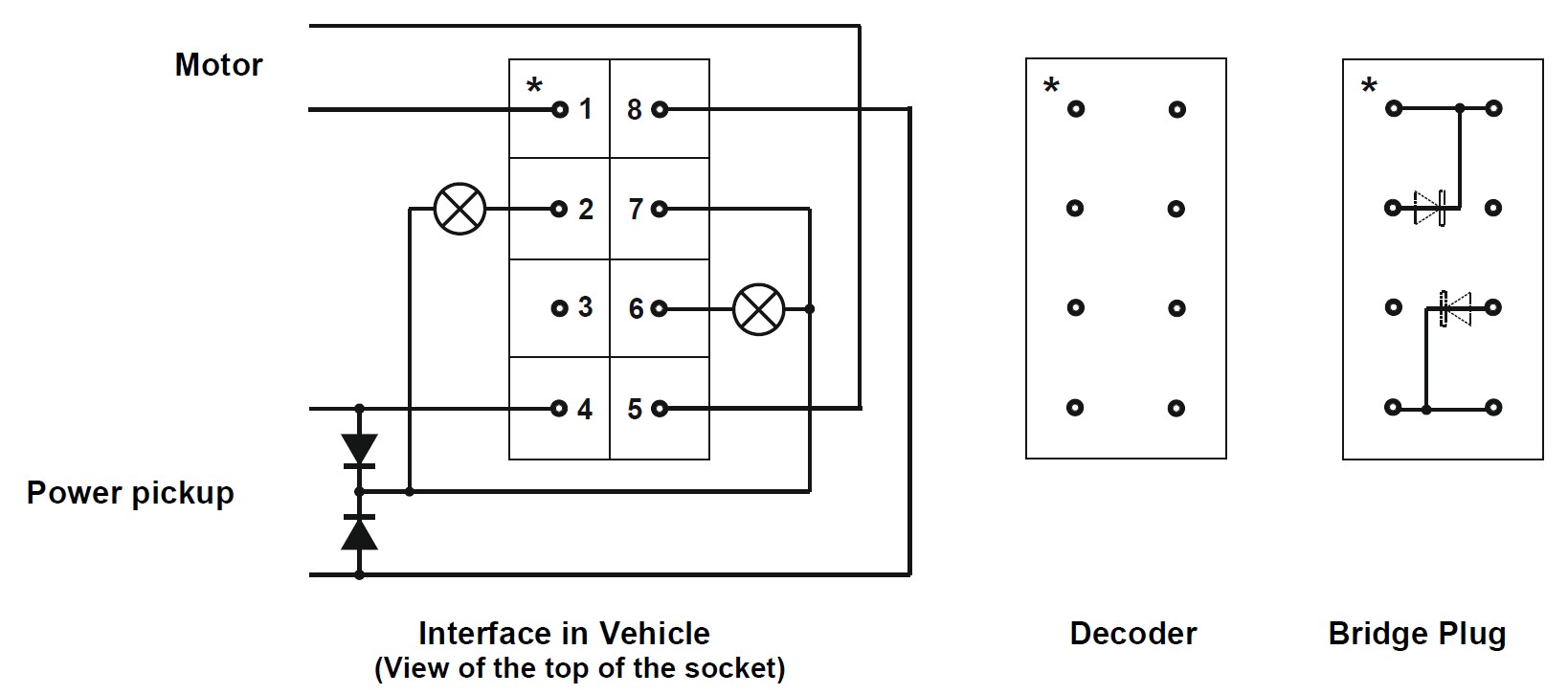

  2. Aby ułatwić konwencjonalną pracę DC z pełnym oświetleniem, gdy dekodery są zainstalowane na tym interfejsie, wspólny przewód oświetleniowy powinien być podłączony zgodnie z następującą metodą. Połączenia powrotne świateł nie mogą być bezpośrednio podłączone do żadnej szyny.
piktogram
Adnotacja:
W celu uzyskania podobnej funkcji diody można umieścić w innym miejscu, na przykład we wtyczce mostkowej.


1)  Podana biegunowość jest oparta na podłączeniach silnika dla kierunku jazdy 1 (do przodu) zgodnie z normą NEM 631.
2)  Pin 3-ci może pozostać niepodłączony lub być używany do dodatkowej funkcji. Każde przypisanie przez producenta powinno być zawsze udokumentowane. Jeśli przypisana jest specjalna funkcja, kluczowe jest zainstalowanie zabezpieczenia przeciwzwarciowego (diody zabezpieczającej), aby chronić przed uszkodzeniem w przypadku odwrotnej polaryzacji.
3)  Alternatywą są kołki o przekroju prostokątnym, o ile oferują taką samą nośność i jakość kontaktu fizycznego jak wersje okrągłe.
4)  Podane obciążenie dotyczy każdego pojedynczego pinu; nie jest ono powiązane z dekoderem, silnikiem, oświetleniem ani dodatkowym obciążeniem komponentu. Ponieważ wielu producentów dekoderów zapewnia połączenia świetlne i funkcyjne o niższej pojemności, zaleca się, aby producenci pojazdów dokumentowali, ile prądu pobierają reflektory i dodatkowe funkcje.

Źródło:
  dot   Lokalna kopia:  ->  NEM 652 (EN)
  dot   MOROP:  ->  NEM 652 (EN)
