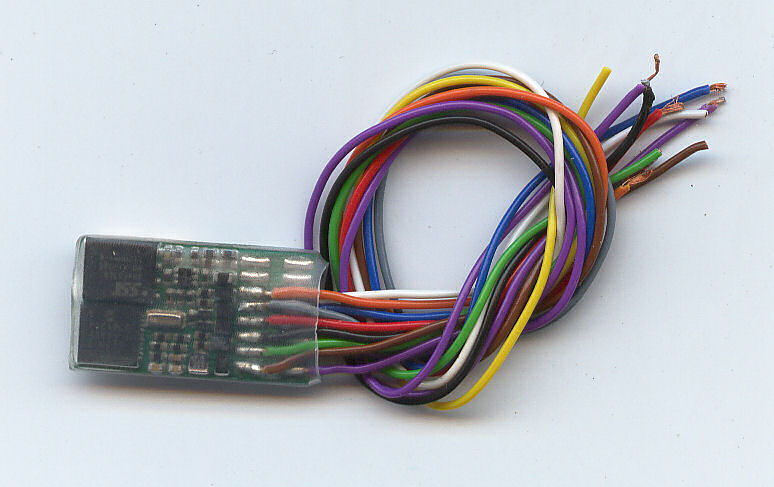

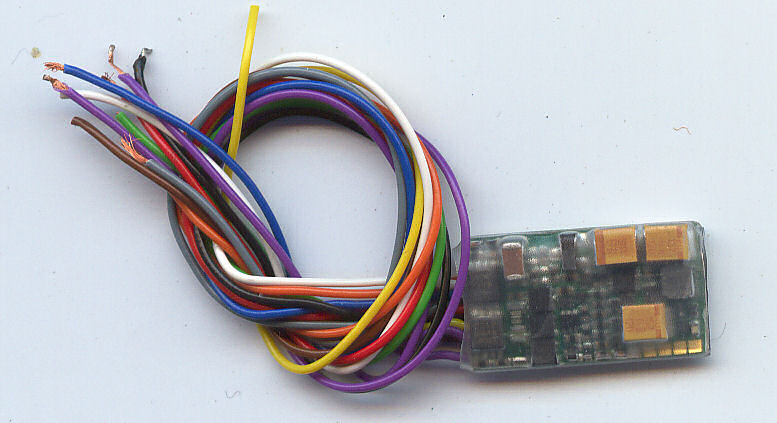

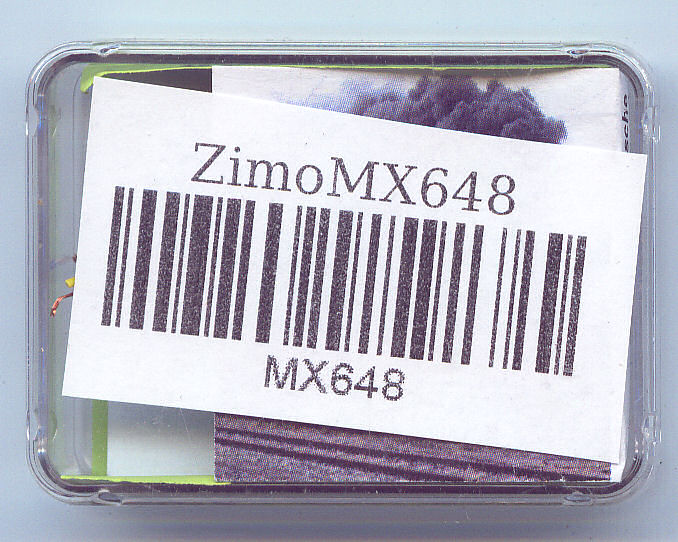

Seria dekoderów MX648 przeznaczona jest do lokomotyw z ograniczoną ilością

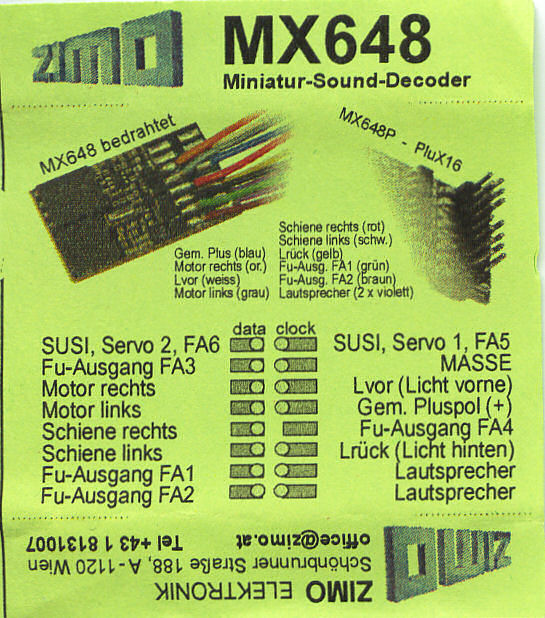

miejsca na dekoder. W zależności od wersji dostępne są z gniazdami 6-pin, 8-pin i 16-pin lub samymi przewodami (tu
opisany).
Dane techniczne:
- Napięcie pracy 10-35V.
- Wymiary: 20 x 11 x 4 mm.
- Maksymalny ciągły prąd silnika 0,8A.
- Maksymalny chwilowy prąd silnika 1,5A.

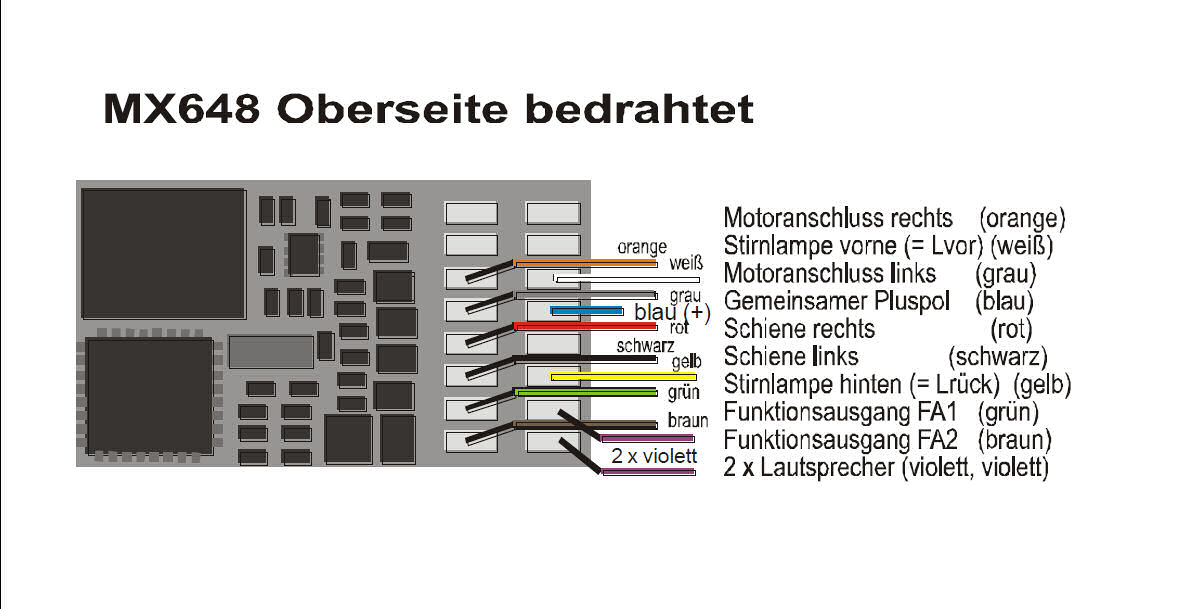

- Dwa wyjścia funkcyjne na przewodach, dwa kolejne jako punkty lutownicze.
- Sumaryczny max prąd wszystkich wyjść AUX 500 mA.
- Wyjście SUSI.
- Możliwość sterowania/zasilania generatora dymu.
- Możliwość sterowania/zasilania sprzęgów el. magn.
- „RailCom”, Lenz ABC.
- Moc wyjściowa dźwięku 1,1 W (sinus) przy 8 Ω impedancji głośnika,

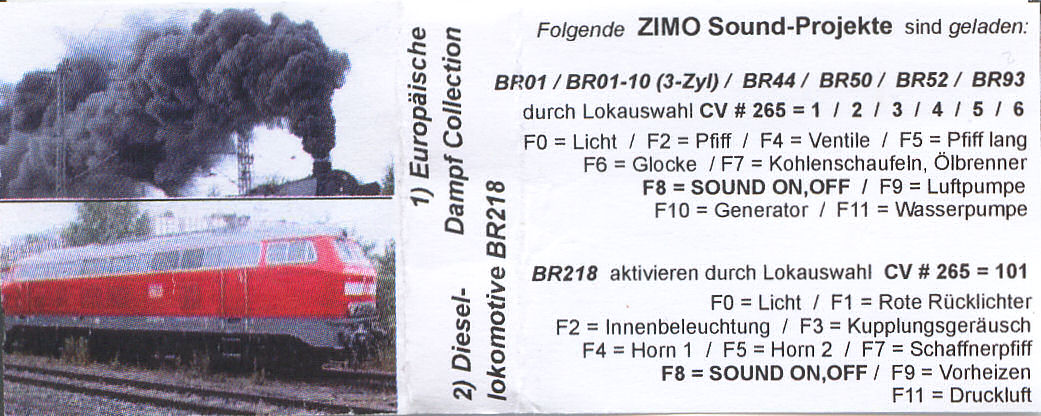

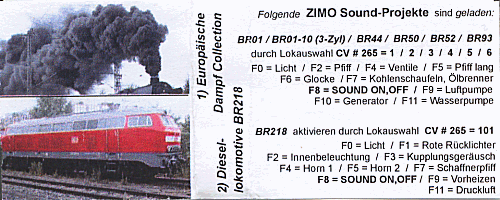

- Dekoder zawiera dźwięki do lokomotyw: BR 01, BR 44, BR 50, BR 52, BR 93, BR 218.
- Dźwięki można wybierać za pomocą zmiany CV.
- Istnieje możliwość wgrania dowolnych dźwięków udostępnionych przez producenta [ lista].
- Głośniczek: „kostka cukru” z komorą rezonansową 10x15x8 mm, 8Ω / 1 W (Zimo LS10X15),

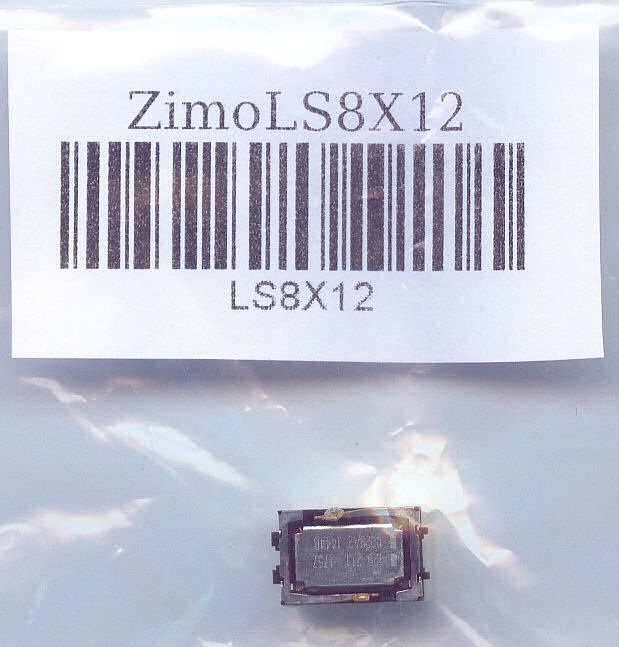

Uwaga: nie polecam głośniczka 8x12x6mm, 8Ω, 0,9W (Zimo LS8X12) [ Zobacz Listę głośniczków Zimo].
Dekoder BEZ PRZERÓBEK wchodzi do parowozu Ty2-670 (501017 Tillig), mieści się w przestrzeni
pod węglem w tendrze, natomiast głośniczek „kostka cukru” (LS10X15) mieści się w kabinie maszynisty.
Przewody po obcięciu i pobieleniu końcówek wkładamy w gniazdo NEM.
Zgodnie z ulotką wybieramy
dźwięki BR52 i ...gotowe.
No, nie do końca !
Okazuje się, że podczas wybierania dźwięku
należy ostrożnie podchodzić do tej operacji. Mnie podczas zabawy w wybieranie dźwięków, dekoder ...'zgłupiał'.
Okazało się, że przy odpytaniu o adres podaje 0 (zero !!) oraz nie reaguje na polecenie RESET (CV8=8).
Prawdopodobnie konieczne jest odczekanie chwili po wydaniu polecenia zmiany dźwięku na przepisanie biblioteki dźwięków
z pamięci nieulotnej do pamięci roboczej i dopiero wtedy odłączenie zasilania (przełączenie z trybu programowego na tryb
jazdy). Przydaje się także całkowicie odłączenie zasilania i ponowne próby reset. Dekoder przywróciłem do życia, ale
właściwie to nie wiem sam, jak to zrobiłem.
|
|
Podczas porównania z lokomotywami z dekoderem SL75,
Zimo wypadł cicho mimo identycznego głośniczka. Za poziom głośności odpowiedzialny jest CV 266:
| CV |
Designation |
Range |
INC-step |
Default |
Description |
| #266 |
Total volume |
0-255 |
5 |
65 |
The value “65” results (mathematically) in the highest possible
distortion-free playback volume; but values of up to 100 can be perfectly suitable because distortions in
this volume range are hard-ly audible. Plus, the usefulness of a sound also depends on the quality of the
sound sample. |
czyli wartość domyślna '65' to najwyższy poziom głośności bez zniekształceń dźwięku, do wartości '100' zniekształcenia dźwięku są pomijalne,
natomiast na poziomie 150-160 uzyskujemy głośność porównywalną do dekodera SL75.
|
|
