Dekoder dźwiękowy „SmartDecoder XP 5.1 Sound” firmy PIKO
|
| Na skróty: |
|
|
|
| Opis dekodera |
Seria dekoderów „PIKO SmartDecoder” (PSD)
przeznaczona jest do lokomotyw PIKO w wielkości TT:
- 46550 - BR 83.10, Next18

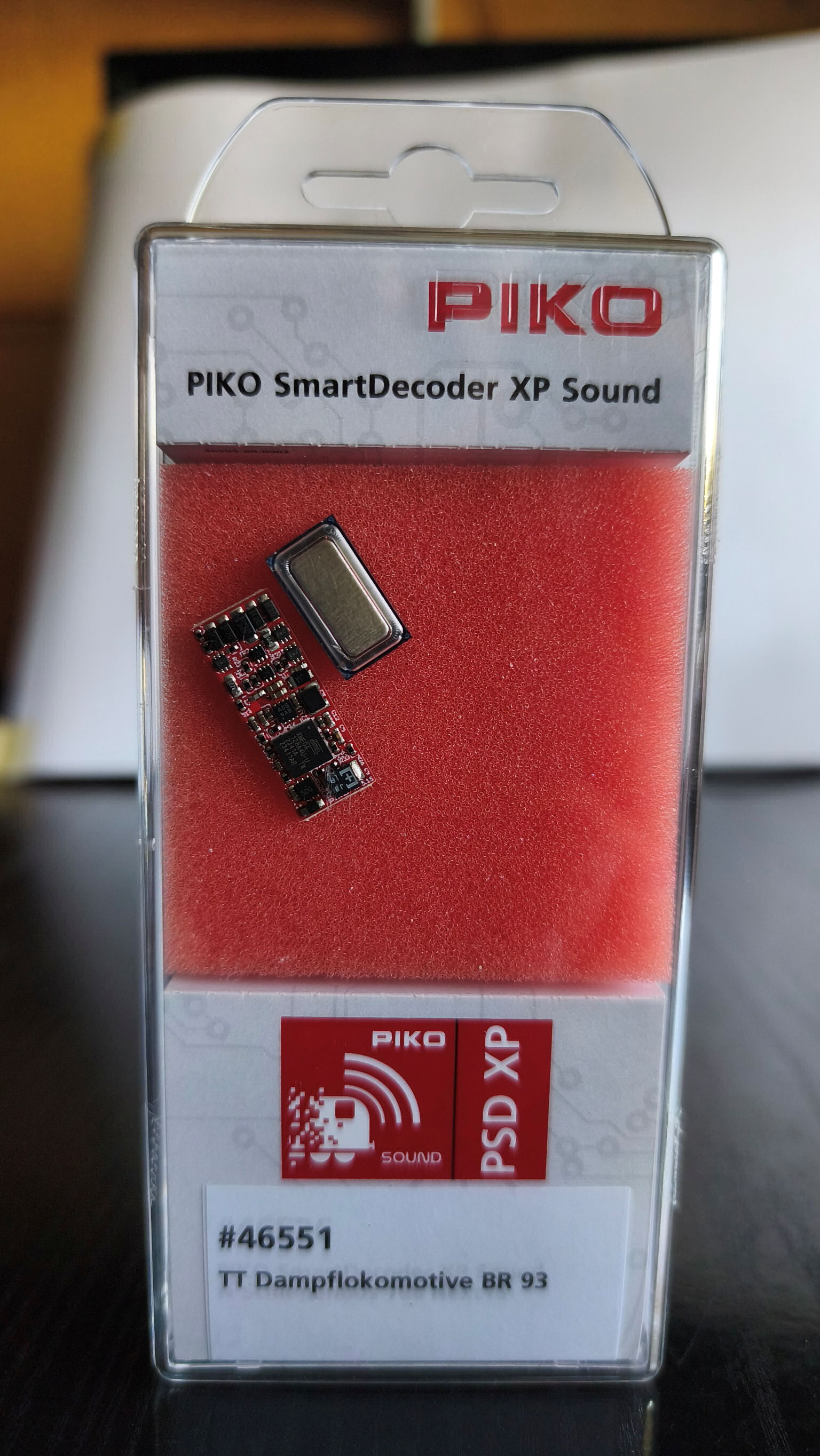

- 46551 - BR 93.0, Next18
- 46552 - BR 118, PluX16
- 46553 - Rh 242, Next18
- 46554 - BR 62, Next18
- 46555 - BR 243, Next18
|
|

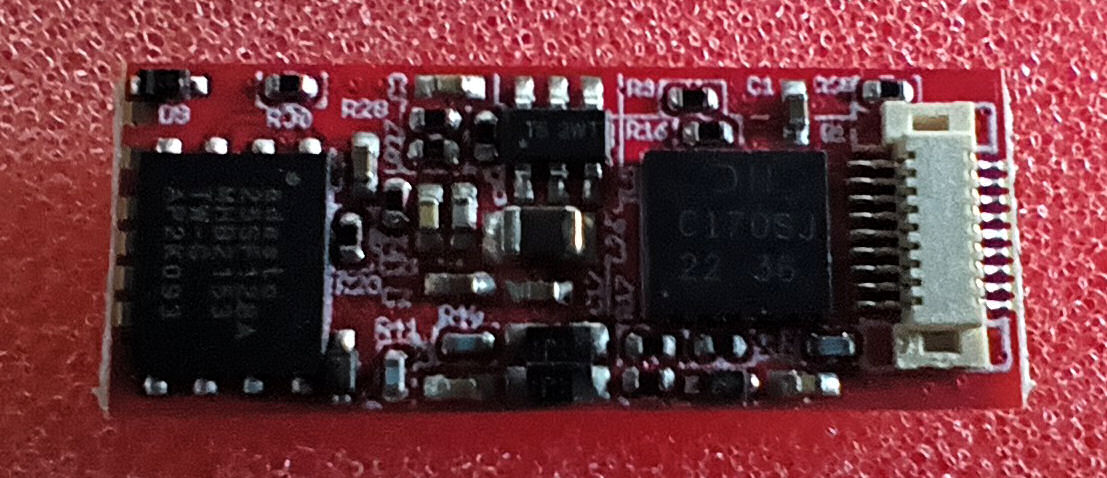

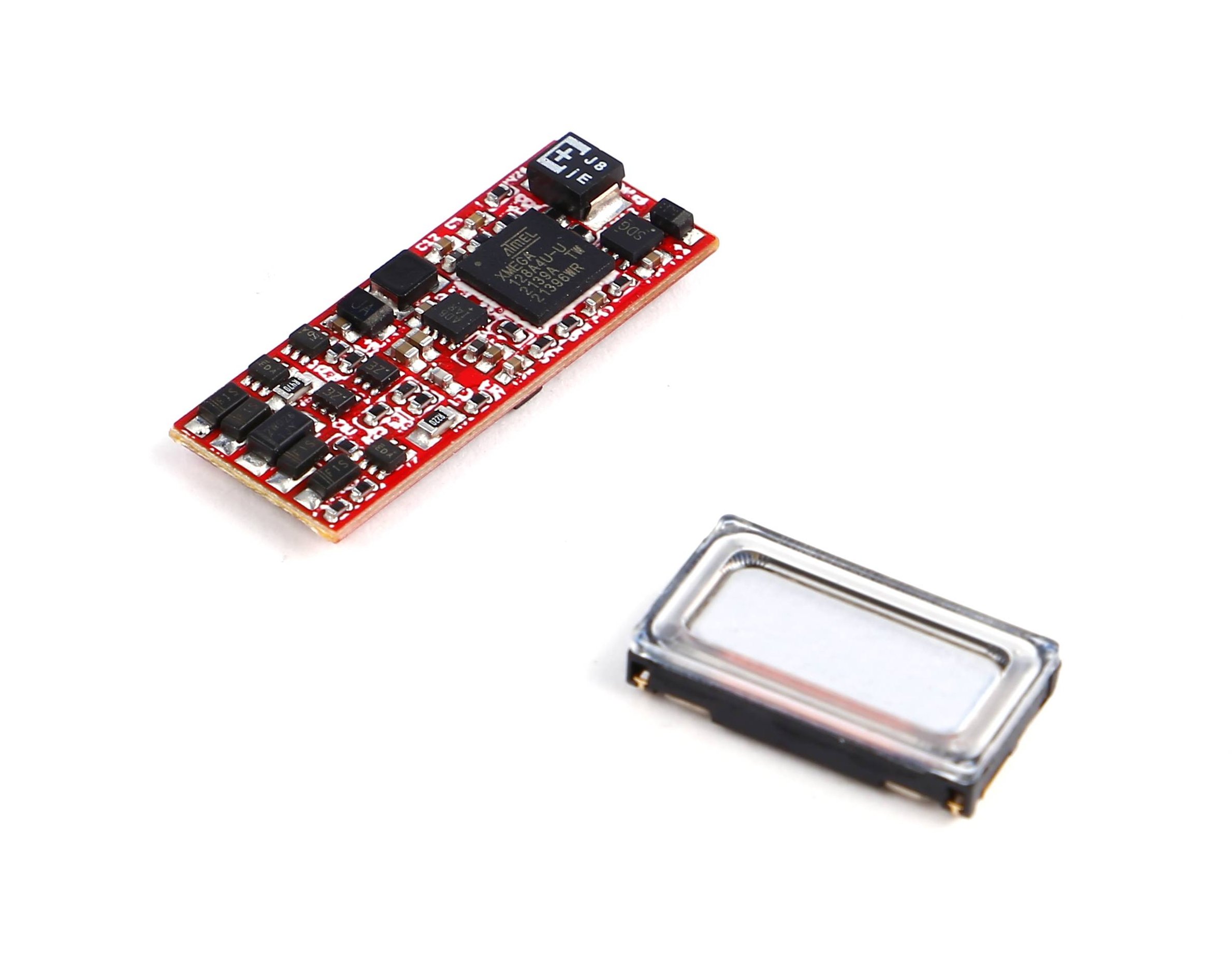

„PIKO SmartDecoder XP 5.1 Sound Next18 to
kompaktowy, wydajny, wieloprotokołowy dekoder dźwięku nowej generacji
z 12-bitowym dźwiękiem i wysoką częstotliwością próbkowania, 8 kanałami dźwiękowymi, mocą wyjściową 2,5 W i znacznie zwiększoną wielkością
pamięci. Dekoder dźwięku zapewnia dźwięk bez zakłóceń i najwyższej jakości. Spełnia on aktualne standardy RCN we wszystkich obszarach i może
być stosowany w systemach cyfrowych DCC i Motorola®. Działa również w trybie analogowym z napięciem stałym lub przemiennym.
Dekoder dźwięku jest kompatybilny z RailCom® i RailCom Plus®. Innowacyjny PIKO SmartDecoder XP 5.1 Sound, z licznymi
funkcjami sekcji hamowania, automatycznie rozpoznaje odpowiedni tryb pracy i oferuje szeroki zakres ustawień dla swoich funkcji dodatkowych.
Dekoder dźwięku sterowany obciążeniem wykorzystuje całkowicie nowy, autoadaptacyjny układ sterowania silnikiem, zapewniający płynną pracę,
dzięki czemu nadaje się nie tylko do silników prądu stałego, ale także do silników bezrdzeniowych o ciągłym poborze prądu do 1 A. Dekoder
dźwięku obsługuje hamowanie ABC, automatyczne sterowanie wahadłem ABC oraz pracę z niską prędkością ABC. Charakterystyka silnika jest
ustawiana za pomocą minimalnej, średniej i maksymalnej prędkości (prosta charakterystyka) lub rozszerzonej charakterystyki z indywidualnymi
ustawieniami dla 28 kroków prędkości. Dekoder dźwięku posiada dwa wyjścia oświetlenia zależne od kierunku jazdy, a także cztery dodatkowe
wyjścia funkcji specjalnych (w tym dwa logiczne), które można przełączać za pomocą klawiszy funkcyjnych do F68 (DCC). Tryb manewrowy z
rozszerzonym zakresem prędkości niskiej, trzy możliwe opóźnienia przyspieszania i hamowania oraz liczne dźwięki pojazdu również można przełączać
za pomocą klawiszy funkcyjnych. Sekcja dźwiękowa może sterować predefiniowanymi wyjściami funkcji, a także wyjściem silnika dekodera. Na
przykład oświetlenie lokomotywy spalinowej miga podczas uruchamiania silnika. Zaawansowany system zarządzania energią wspomaga PIKO SmartDecoder
XP 5.1 w przypadku krótkotrwałych zaników zasilania.”
|
|
|
| Dane techniczne |
- Dane techniczne:
- przeznaczony do silników prądu stałego i bezrdzeniowych o max. poborze prądu 1A,
- 14, 28, 128 kroków prędkości, w zależności od formatu danych,
- krótkie (1-127) i długie (128-9999) adresy,
- RailCom® i RailCom Plus®,
- cztery wyjścia funkcyjne, w tym dwa logiczne,
- interfejs SUSI.
- Część dźwiękowa:
- wszystkie dźwięki w rozdzielczości 12-bitowej,
- 8-kanałowy system dźwiękowy,
- pamięć dźwięku 128 MBit na maksymalnie 495 sekund zdigitalizowanego oryginalnego dźwięku
- częstotliwość próbkowania 22,05 kHz,
- moc wyjściowa 2,5 W,
- do 32 dźwięków, przełączanych za pomocą klawiszy funkcyjnych do F68,
- zmiany dźwięku zależne od obciążenia (ruszenie, podjazd, zjazd, hamowanie, stanie w miejscu itp.),
- regulacja głośności w pięciu poziomach za pomocą klawisza funkcyjnego,
- losowe dźwięki, takie jak odgłosy łopat węglowych lub wentylatorów,
|
|
|
|
|
| Instalacja dekodera w BR 93.0 |
| Pozostałe wersje parowozu BR 93.0, tzn. DR Ep.III/IV oraz DB Ep.III, oferowane są przez PIKO w wersji
zarówno analogowej jak i z zainstalowanym dekoderem dźwiekowym, niestety wersja DRG Ep.II dostępna jest (obecnie) tylko w
wersji analogowej. Dlatego byłem zmuszony w BR 93 077 DRG założyć dekoder i głośniczek. Podstawą to takich prac jest
oczywiscie instrukcja z rysunkami złożeniowymi lokomotywy. Okazuje się, że dekoder jest umiejscowiony pod kabiną maszynisty,
a głośniczek w kotle pod kominem. |
|
|

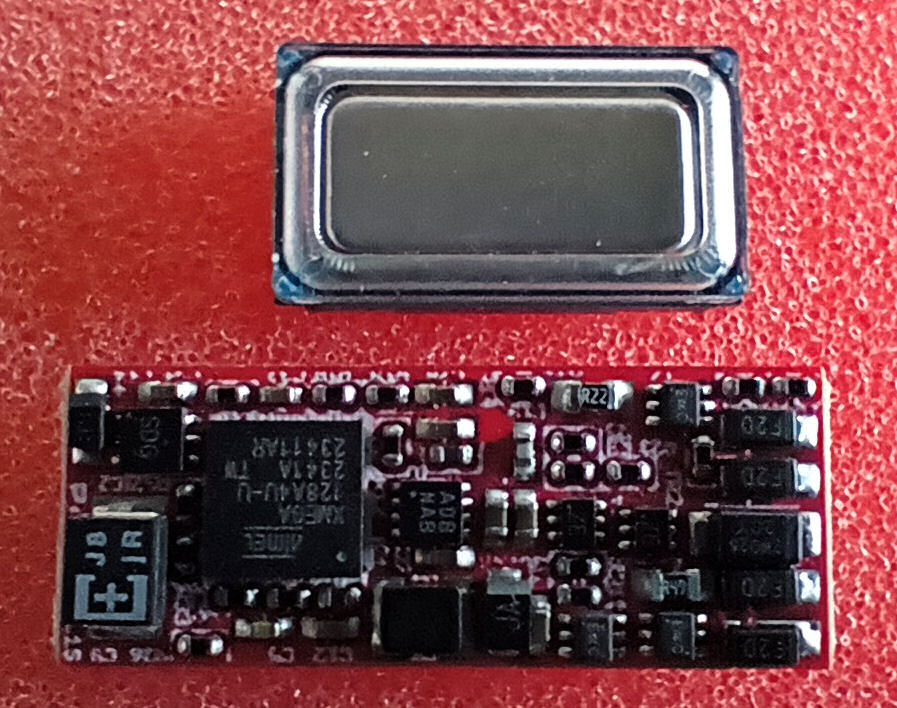

Polecam oryginalny dekoder PIKO, gdyż niestandardowe mocowanie głośniczka (PIKO oferuje w komplecie z dekoderem,
dedykowany niestandardowy głośniczek) wyklucza innych producentów. Dźwięk jest, jak na tak mały przetwornik silny, czysty, a fabryczny
dekoder oferuje bogactwo efektów (do F26), np. podczas szuflowania węgla, zapala się światło paleniska. Dostępne są zapowiedzi w 3 językach
(DE, FR i po polsku), język można przełączać programowo (F24).
|
 |
