Jak założyć oświetlenie czołowe na diodach LED w BR 242

Ważne: Przed przystąpieniem do pracy przeczytaj całość.
Stopień trudności ** (łatwy)
Pora na przygotowanie produktów.

  1. DIODY LED -  diody żółte wysokowydajne, cena takiej diody to 1,20 lub białe w cenie 3 zł/szt.
  2. Opornik 1 kilo ohm,
  3. taśma izolacyjna czarna plastikowa,

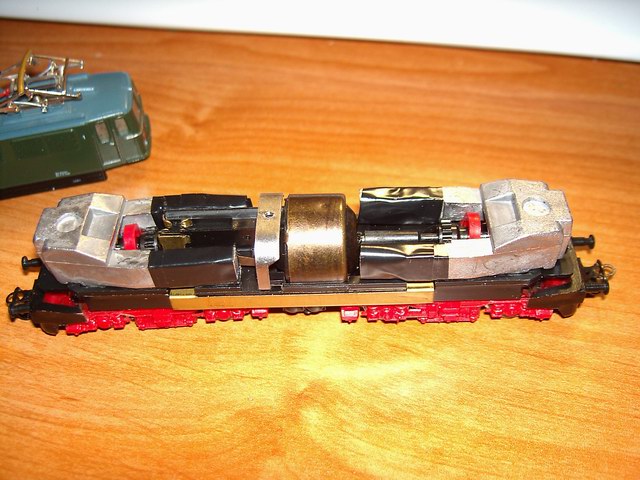

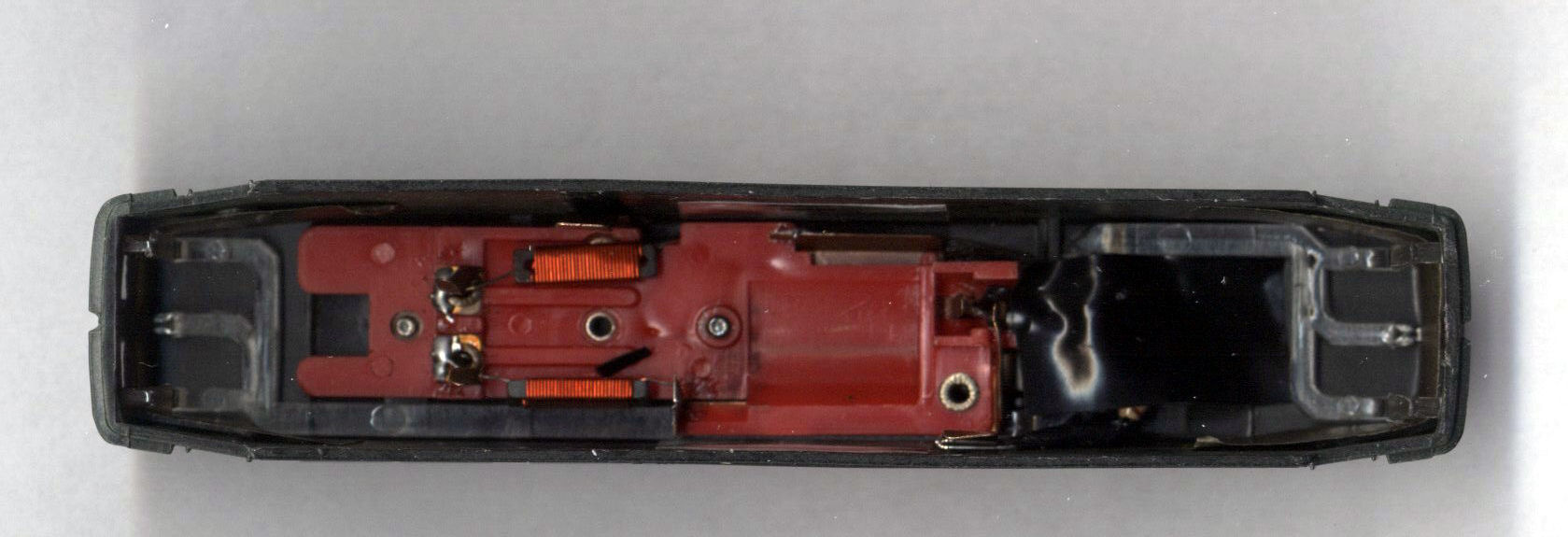

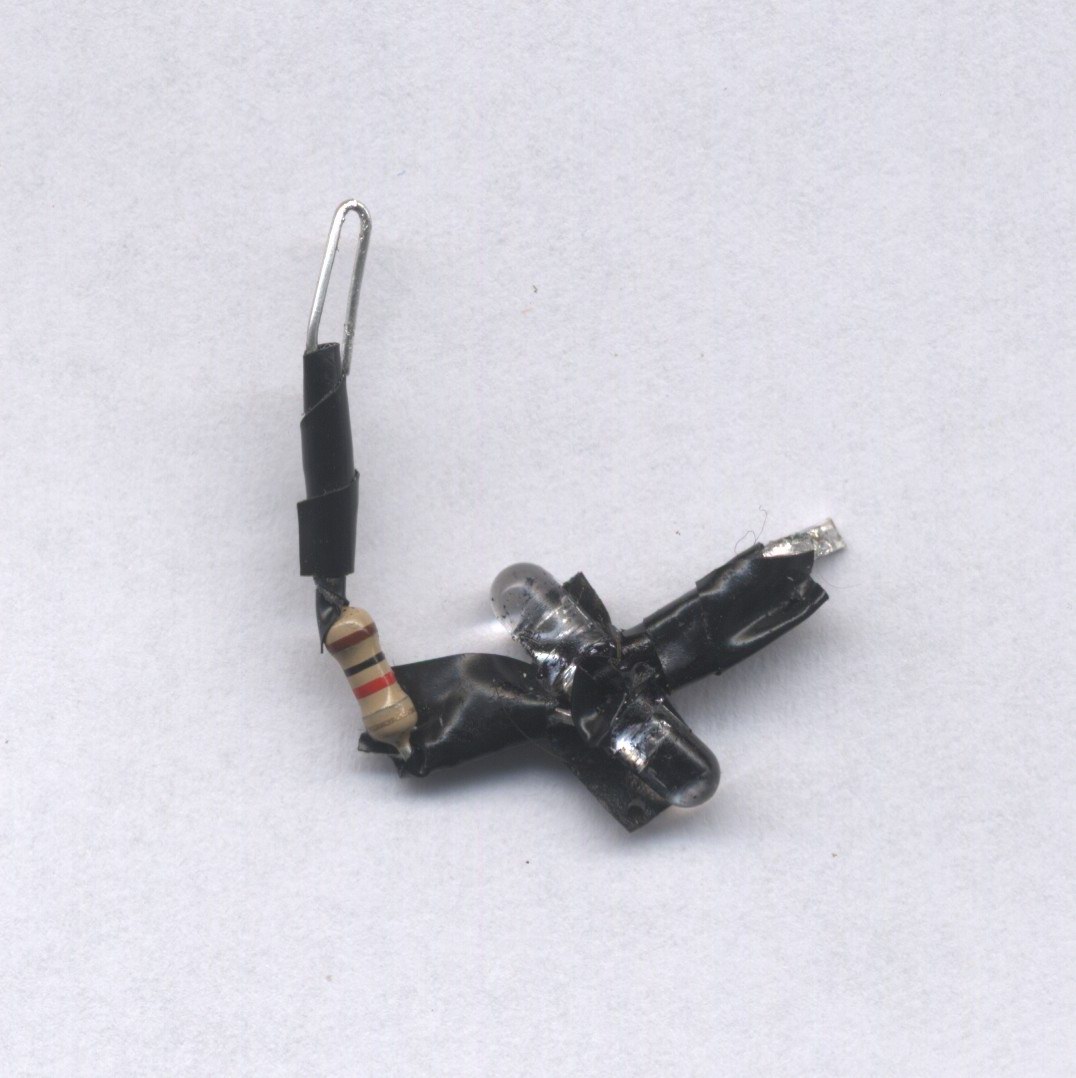

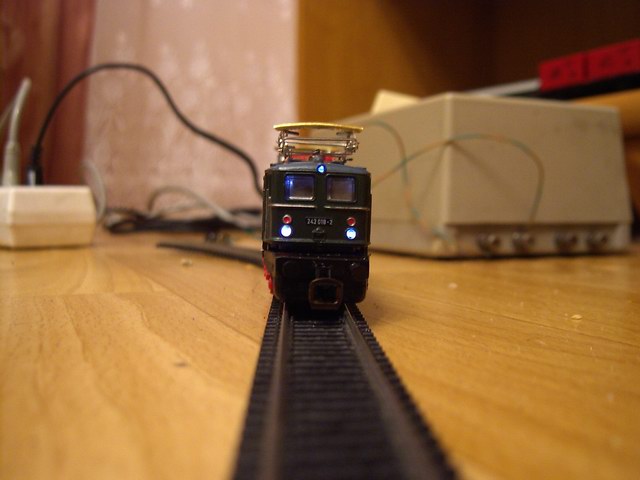

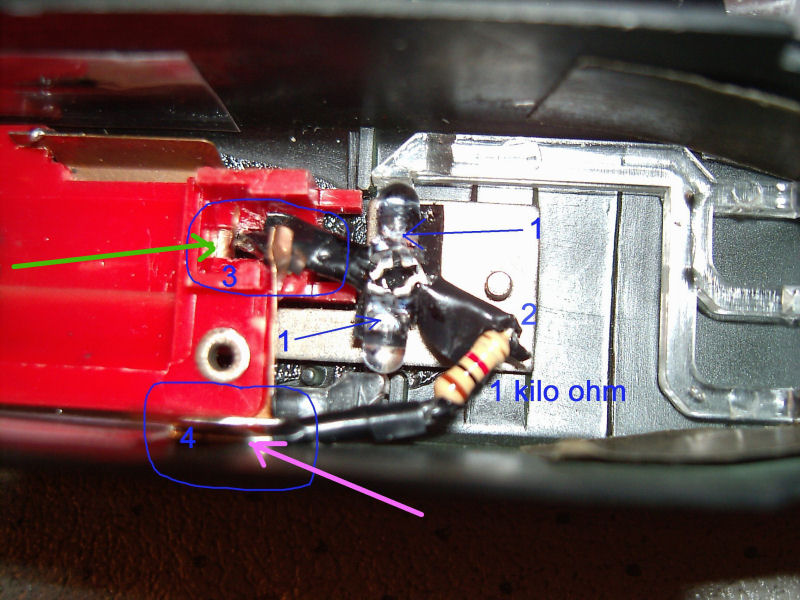

Przeróbka jest prosta a nawet rzekłbym banalna. Z miejsca (3) wywalamy żarówkę i nie przejmujemy się nim zbytnio. Diody LED  łączymy tak, jak na rysunku. Symbolem 1 jest oznaczona grubsza końcówka diody. Powinny być po przeciwnych stronach w innym razie nie uzyskamy światła naprzemiennie zmiennego. Do blaszki (tej dalszej tej najbardziej na lewo w miejscu - zielona strzałka (3) przytykamy styk (końcówki nóżek od diod), a do blaszki (4)- fioletowa strzałka - tej pionowej poprzez opornik 1 kilo ohm drugi koniec. [ Kliknij po szczegóły ]. Skręcamy loko na próbę jak wszystko gra, to izolujemy nóżki, by nie zwierały a jak świeci odwrotnie, to zamieniamy końce 3 i 4 diod (trzeba pamiętać o przelutowaniu opornika bo nie ma miejsca gdzie indziej) ale u mnie przy takim ustawieniu jak na fotce wszystko gra. Potem [ maskujemy ] taśmą pomiędzy diodami oraz na zewnątrz. Ważne jest także zaizolowanie [ ciężarków ], jako, że ingerujemy w elektrykę lokomotywki. Nie izolujemy więcej, niż wskazane za zdjęciu, bo lokomotywka może przestać skręcać.... Zapytacie pewnie po jakie licho zmieniać oświetlenie, skoro już i tak jest?? Ano ja lubię, jak światełka się świecą zgodnie z kierunkiem jazdy. Tak realistycznej wygląda...







Opracował Jacek Dróżdż (charakterek).

Życzę mnóstwa wrażeń i dobrej zabawy przy TT.
